Konfokalny czujnik chromatyczny nowej generacji

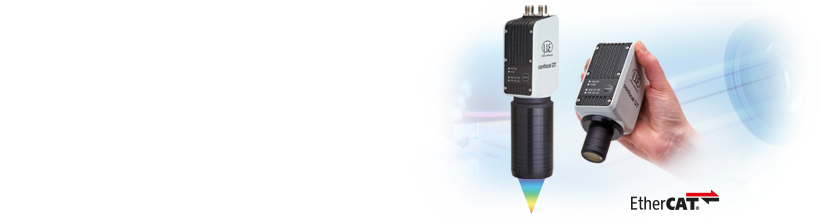

confocalDT IFD2415 i IFD2410 to wydajne czujniki konfokalne ze zintegrowanym kontrolerem. Zajmująca niewiele miejsca obudowa o stopniu ochrony IP65 umożliwia szybką integrację z urządzeniami i maszynami, ponieważ nie jest wymagany światłowód. Co więcej, IFD2410 i 2415 idealnie nadają się do precyzyjnych pomiarów odległości i grubości w zastosowaniach przemysłowych. Ponadto IFD2415 może być używany z przezroczystymi materiałami do wielowarstwowych pomiarów grubości do 5 warstw. Aktywna regulacja czasu ekspozycji linii CCD umożliwia szybkie i stabilne pomiary zmiennych powierzchni nawet w dynamicznych procesach do 25 kHz. System pomiarowy charakteryzuje się również wysokim natężeniem światła, co umożliwia szybkie i niezawodne pomiary nawet na ciemnych powierzchniach.
Charakterystyka:
- Zakresy pomiarowe (mm):
1 | 3 | 6 | 10 - Regulowana częstotliwość pomiaru do 25 kHz
- Rozdzielczość od 8 nm
- Liniowość od 0,25 µm
- Do precyzyjnych pomiarów odległości i grubości do 5 warstw
- Wszystko w jednym: czujnik i kontroler w jednej kompaktowej obudowie
- Łatwa integracja, ponieważ nie wymaga światłowodów
- Wytrzymała aluminiowa obudowa IP65
- Bezpośrednie połączenie z PLC dzięki przemysłowej sieci Ethernet
- Idealny do zastosowań seryjnych
Teraz ze zintegrowanym interfejsem Industrial Ethernet
Zintegrowany przemysłowy interfejs Ethernet (EtherCAT) umożliwia bezpośrednią integrację czujników IFD2410/2415 ze sterownikiem PLC bez dodatkowego modułu interfejsu. Użytkownik korzysta z danych w czasie rzeczywistym bez opóźnień czasowych, a także ze zmniejszonego nakładu pracy związanego z instalacją i okablowaniem. Czujnik jest parametryzowany w trybie Ethernet za pośrednictwem intuicyjnego interfejsu internetowego. Przemysłowa sieć Ethernet zapewnia, że ustawienia są automatycznie stosowane w środowisku PLC. Eliminuje to czasochłonne ustawianie w środowisku programowania.
Zoptymalizowany do zastosowań przemysłowych
Kompaktowa konstrukcja czujnika sprawia, że jest on idealny do zastosowań seryjnych.
Łatwa integracja z instalacjami i systemami
Zajmująca niewiele miejsca obudowa o stopniu ochrony IP65 umożliwia szybką integrację z urządzeniami i maszynami, ponieważ nie jest wymagany światłowód. Dzięki kompaktowej konstrukcji czujnika i kontrolera w jednej obudowie, sygnał pomiarowy jest przesyłany bezpośrednio do kontrolera i tam analizowany. Czujnik jest montowany za pomocą trzech gwintowanych otworów w obudowie sterownika lub za pomocą zacisku promieniowego na głowicy czujnika. Wszechstronne opcje połączeń poprzez EtherCAT, analog, enkoder lub RS422 umożliwiają łatwą integrację z istniejącymi instalacjami i systemami.
Łatwość użytkowania dzięki interfejsowi sieciowemu
Dzięki przyjaznemu dla użytkownika interfejsowi sieciowemu, cały proces konfiguracji odbywa się bez użycia dodatkowego oprogramowania. Interfejs sieciowy jest dostępny za pośrednictwem sieci Ethernet i zapewnia opcje ustawień i konfiguracji. Materiały są przechowywane w rozszerzalnej bazie danych materiałów.
