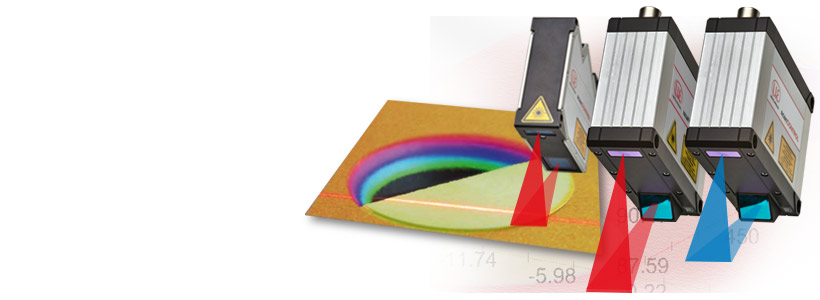

Skanery laserowe do pomiarów profili 2D/3D
Skanery laserowe Micro-Epsilon są jednymi z najbardziej wydajnych czujników profilu na świecie pod względem dokładności i szybkości pomiaru. Wykrywają, mierzą i oceniają profile na różnych powierzchniach obiektów bezdotykowo. Dostępne modele nadają się do wielu zastosowań przemysłowych. Zintegrowana inteligencja w głowicy czujnika (scanCONTROL SMART) rozwiązuje wszechstronne zadania pomiarowe. Dla integratorów dostępne są modele do własnego programowania przez klienta. Skanery profili scanCONTROL nie wymagają żadnego zewnętrznego kontrolera.
Charakterystyka:
- Kompaktowy rozmiar i zintegrowana ocena: nie wymaga zewnętrznego kontrolera
- Wysoka rozdzielczość profilu do wykrywania najdrobniejszych szczegółów
- Wysoka szybkość profilowania dla dynamicznych zadań pomiarowych
- Wydajne oprogramowanie do parametryzacji i wizualizacji
- Zestawy SDK do integracji z poszczególnymi środowiskami oprogramowania
- Udowodnione wysokie bezpieczeństwo pracy w trybie 24/7 przez wiele lat

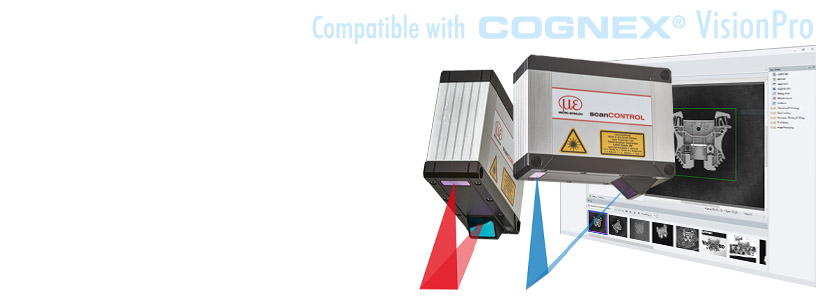

- Kompatybilność z Cognex VisionPro
Jeden skaner SMART dla wszystkich parametrów
Skanery laserowe scanCONTROL rozwiązują różne zadania pomiarowe: profil, szerokość, wysokość, głębokość, krawędź, kulka, szczelina, kąt, zaokrąglenie i wiele innych. Dzięki oprogramowaniu Configuration Tools dostępnych jest ponad 40 programów pomiarowych z łącznie ponad 90 ocenami. Programy są przesyłane do czujnika SMART, który wykonuje pomiar, ocenę i wyjście w trybie autonomicznym.
Inteligentny skaner SMART: szeroki zakres funkcji do wielu zadań pomiarowych
Zintegrowana ocena, obliczanie i wyprowadzanie danych profilu

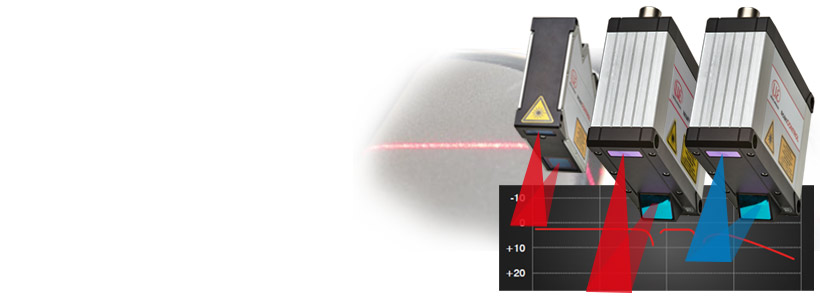

Upraszcza wyrównanie poprzez dostosowanie nachylonych profili
Śledzenie i pomiar złożonych profili, np. w celu kontroli kulek samoprzylepnych

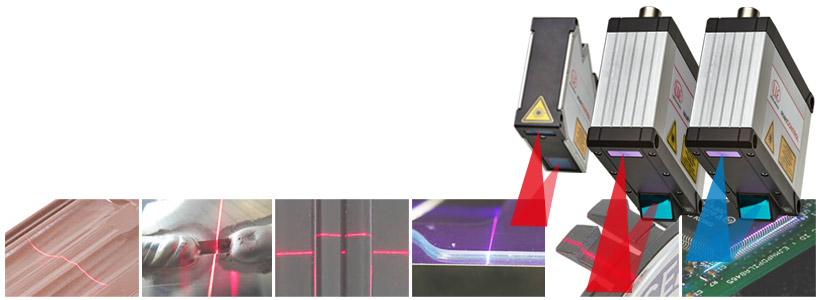

Liczne modele dla szerokiego zakresu zastosowań
Skonfiguruj swój laserowy skaner profili: Przejdź do wyboru modelu

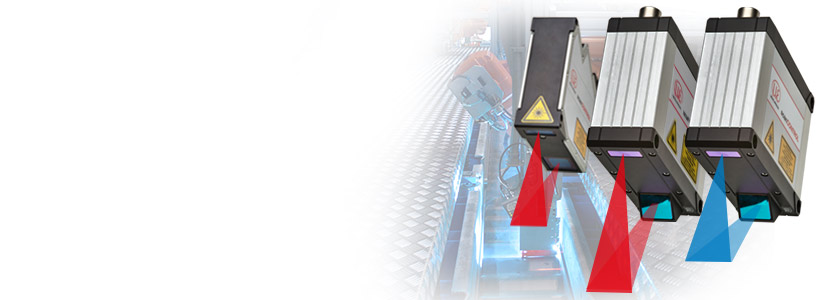

Skanery profili z czerwonym laserem i opatentowane skanery laserowe Blue
Skanery laserowe Micro-Epsilon są dostępne z czerwoną diodą laserową lub z opatentowaną technologią niebieskiego lasera. Skanery laserowe z niebieską linią laserową są preferowane do pomiarów profili na rozgrzanych do czerwoności metalach, a także na powierzchniach przezroczystych i organicznych. Zapewniając znacznie wyższą stabilność, niebiesko-fioletowa wiązka lasera nie penetruje obiektu pomiarowego.
Zadania pomiarowe z wykorzystaniem niebieskich skanerów laserowych mierzących na rozgrzanych do czerwoności obiektach pomiarowych o temperaturze przekraczającej 700 °C oraz obiektach przezroczystych, takich jak szkło i tworzywa sztuczne, są chronione prawem patentowym. Skanery laserowe scanCONTROL osiągają doskonałą stabilność sygnału, a tym samym precyzyjne wyniki pomiarów na tych powierzchniach.
© Zdjęcie od Fraunhofer ILT: Automatyzacja hybrydowej produkcji dodatków przy użyciu zintegrowanych z maszyną laserowych czujników profilu w ramach projektu ProLMD promowanego przez niemieckie Federalne Ministerstwo Edukacji i Badań Naukowych.
Elastyczna integracja z dwiema różnymi klasami
| Do transmisji nieprzetworzonych profili | Ze zintegrowanym obliczaniem i oceną profili |
|---|---|
| COMPACT | SMART |
Various possibilities for data transmission
Czujniki można łatwo zintegrować z istniejącym oprogramowaniem klienta za pomocą dostępnych zestawów SDK lub standardu GigE Vision, który spełniają wszystkie czujniki scanCONTROL (integracja z oprogramowaniem do przetwarzania obrazu). Czujniki klasy scanCONTROL SMART mogą bezpośrednio przesyłać zmierzone wartości do systemów sterowania za pomocą następujących interfejsów:
- Ethernet (UDP lub Modbus TCP)
- RS422 (ASCII lub Modbus RTU)
- Analogowe, cyfrowe sygnały przełączające (z jednostką wyjściową scanCONTROL)
- Profinet, Ethernet/IP, EtherCAT (z scanCONTROL Gateway)
Aplikacje:
Kalibracja robota za pomocą czujników optycznych
Nieniszcząca analiza
materiałów geologicznych
Pomiar 3D sprężyn śrubowych
Pomiar ruchów komponentów w testach drogowych
