Wysokowydajne czujniki światłowodowe do budowy maszyn i automatyzacji

Solidność.
Elastyczność.
Wszechstronność.

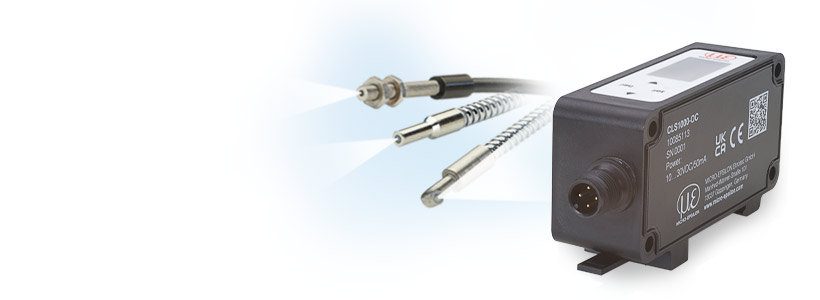

Optoelektroniczne czujniki światłowodowe optoCONTROL CLS1000 nadaje się do stosowania w automatyce dzięki zmiennym wyjściom przełączającym. CLS1000 służy do niezawodnego monitorowania pozycji, a także do wykrywania pozycji i obecności. Czujniki światłowodowe składają się z czujnika CFS i kontrolera CLS1000. Szeroki zakres wykrywania i działania do 2000 mm sprawia, że czujnik światłowodowy jest idealny do wykrywania komponentów nawet na dużych odległościach. Ze względu na niewielką konstrukcję czujników CFS, seria optoelektronicznych czujników światłowodowych CLS1000 jest szczególnie odpowiednia do stosowania w ograniczonych przestrzeniach instalacyjnych.

Charakterystyka:

  • Duży zakres wykrywania i działania
  • Różnorodne tryby uczenia umożliwiające szybką regulację czujnika
  • Wykrywanie najdrobniejszych struktur
  • Niezwykle wysoka odporność na światło otoczenia do 50 000 luksów
  • Wyświetlacz OLED do szybkiej i łatwej konfiguracji
  • Niezwykle wytrzymały i kompaktowy
  • Możliwość przełączania NPN, PNP, PP
  • Idealny do budowy maszyn i automatyzacji.

Przegląd modeli

Wyjście przełączająceWyjście analogoweCzęstotliwość przełączania
optoCONTROL CLS1000-QN
Sterownik z funkcją przeciwwagi
2x normalnie otwarte/normalnie zamknięte (NPN / PNP / PP)≤ 2,5 kHz
optoCONTROL CLS1000-2Q
Sterownik z dwoma wyjściami przełączającymi
2x normalnie otwarte/normalnie zamknięte (NPN / PNP / PP)≤ 2,5 kHz
optoCONTROL CLS1000-OC
Sterownik z transoptorem
Optoizolator≤ 2,5 kHz
optoCONTROL CLS1000-AU
Sterownik z wyjściem napięciowym
1x (NPN / PNP / PP)0 … 10 V≤ 2,5 kHz
optoCONTROL CLS1000-AI
Sterownik z wyjściem prądowym
1x (NPN / PNP / PP)0 … 20 mA / 4 … 20 mA≤ 2,5 kHz

Niezawodna kontrola położenia, wykrywanie obecności i położenia

Wykrywanie rowków na wale

Wykrywanie okien obwiedni

Pozycjonowanie krawędzi folii

Szeroki zakres czujników
Wysokiej jakości czujniki CFS ze światłowodami charakteryzują się niewielkimi wymiarami montażowymi i wytrzymałymi materiałami. Sprawia to, że są one szczególnie odpowiednie do obciążeń mechanicznych i trudnych warunków otoczenia, takich jak wysokie temperatury. Czujnik może być również używany w ograniczonych obszarach, ponieważ głowica czujnika wymaga minimalnej przestrzeni montażowej. W zależności od zadania pomiarowego, czujniki mogą być indywidualnie łączone.

Czujniki światłowodowe
Czujniki światłowodowe

Duże zakresy detekcji i działania
Dzięki wysokiej intensywności światła i rozdzielczości czujnik światłowodowy osiąga szczytowe wartości zasięgu wykrywania i działania. W zależności od zastosowanego czujnika, zasięg działania może wynosić do 2000 mm w trybie światła przechodzącego, a zasięg wykrywania do 1200 mm w trybie jednokierunkowym. Zwiększa to niezawodność procesów w instalacjach i systemach.

Niezwykle wytrzymałe i kompaktowe sterowniki
Dzięki wytrzymałej plastikowej obudowie wykonanej z poliwęglanu i stopniowi ochrony IP67, kontroler jest predestynowany do zadań przemysłowych. Jego smukła konstrukcja pozwala na łatwą integrację tam, gdzie przestrzeń montażowa jest ograniczona. Ponadto montaż na szynie DIN umożliwia szybką integrację z dowolną szafą sterowniczą.

Czujniki światłowodowe

Różne modele kontrolerów, aby sprostać każdemu wyzwaniu
Sterownik CLS1000 jest dostępny w różnych wersjach: CLS1000-QN z funkcją antywalencji (normalnie otwarty/normalnie zamknięty), CLS1000-2Q z dwoma wyjściami przełączającymi, CLS1000-OC z transoptorem, CLS1000-AU z wyjściem napięciowym i CLS1000-AI z wyjściem prądowym. Każdy model jest dostępny w wersjach NPN, PNP lub push-pull. Ponadto, każdy kontroler jest dostępny w wersji z lub bez wyzwalacza.

Zastosowania

Czujniki światłowodowe
Czujniki światłowodowe
Czujniki światłowodowe
Czujniki światłowodowe

Wykrywanie obecności małych części

Wykrywanie krawędzi pasków tkaniny w maszynie tnącej

Kontrola zużycia stempli tabletek

Kontrola położenia płyty
