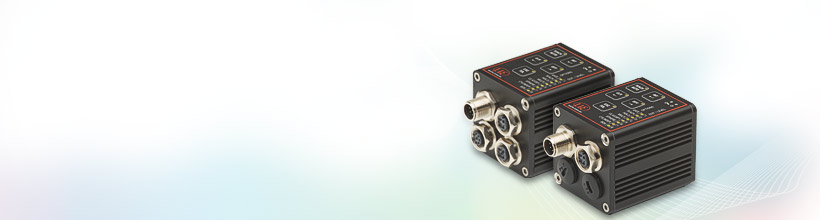

colorSENSOR CFO100/200
colorSENSOR CFO to nowy kontroler do precyzyjnego wykrywania kolorów w przemysłowych zadaniach pomiarowych. Seria CFO charakteryzuje się wysoką dokładnością kolorów, nowoczesnymi interfejsami i intuicyjną obsługą. Czujniki CFS ze zintegrowanym światłowodem są podłączone do kontrolera, który można dostosować do różnych zadań pomiarowych. ColorSENSOR CFO służy do wykrywania kolorów na elementach wewnętrznych, takich jak zagłówki, kontroli opakowań lub sortowania według koloru korony, zamknięć lub etykiet. Czujnik colorSENSOR zastępuje modele z serii LT.
CFO100 jest gotowy do precyzyjnych pomiarów kolorów w środowiskach automatyki. Jego wysoka dokładność kolorów umożliwia niezawodne rozpoznawanie najmniejszych różnic kolorystycznych. Dzięki częstotliwości pomiarowej 10 kHz, CFO100 może być również używany do monitorowania dynamicznych procesów.
Charakterystyka:
- Prędkość pomiaru: maks. 10 kHz
- Wyjście wartości pomiarowej (Lab/XYZ) do 20 Hz
- Pamięć kolorów: 256 kolorów w 6 grupach kolorów
- Odległość kolorów: ΔE ≤1,0
- Powtarzalność: ΔE ≤ 0,5
- Intuicyjne ustawienia za pomocą interfejsu internetowego
Pliki do pobrania:
Karta katalogowa colorSENSOR CFO100/200
Instrukcja montażu colorSENSOR CFO (PDF, 3,42 MB)
Instrukcja obsługi colorSENSOR CFO (PDF, 13,52 MB)
Instrukcja interfejsu colorSENSOR CFO (API, RS232 i Modbus) (PDF, 3,7 MB)
CFO200 został zaprojektowany do wysokowydajnych pomiarów kolorów. Dzięki częstotliwości pomiarowej 30 kHz, nawet dynamiczne, szybkie procesy produkcyjne mogą być niezawodnie monitorowane. Wysoka powtarzalność umożliwia niezawodne wykrywanie nawet najmniejszych różnic kolorystycznych. Pamięć kolorów umożliwia zaprogramowanie do 320 kolorów w 254 grupach.
Charakterystyka:
- Prędkość pomiaru: maks. 30 kHz
- Wyjście wartości pomiarowej (Lab/XYZ) do 20 Hz
- Pamięć kolorów: 320 kolorów w 254 grupach kolorów
- Odległość kolorów: ΔE ≤ 0,6
- Powtarzalność: ΔE ≤ 0,3
- 8 wyjść przełączających
- Intuicyjne ustawienia za pomocą interfejsu internetowego
- Integracja z Profinet, EthernetIP lub EtherCAT poprzez Modbus + Gateway
- sensorTOOL V1.10.0 (EXE, 16.82 MB)
Pliki do pobrania:
Karta katalogowa colorSENSOR CFO100/200
Instrukcja montażu colorSENSOR CFO (PDF, 3,42 MB)
Instrukcja obsługi colorSENSOR CFO (PDF, 13,52 MB)
Instrukcja interfejsu colorSENSOR CFO (API, RS232 i Modbus) (PDF, 3,7 MB)
Plik CAD modelu 3D czujnika colorSENSOR CFO (STEP) (ZIP, 5,46 MB)
Plik CAD modele 3D soczewek skupiających dla światłowodów, STEP (ZIP, 391 KB)
sensorTOOL V1.10.0 (EXE, 16.82 MB)
Oprogramowanie układowe colorSENSOR CFO V1.6.18 (SN 7454XX, ZIP, 457 MB)
Oprogramowanie układowe colorSENSOR CFO V1.6.18 (SN 7455XX, ZIP, 119 MB)
olorSENSOR CFO250 to wysokowydajny kontroler do precyzyjnego rozpoznawania kolorów w przemysłowych zadaniach pomiarowych. Wewnętrzna ocena nauczonych wartości kolorów, jak również wyjście za pośrednictwem cyfrowych wyjść przełączających odbywa się z prędkością do 30 kHz.
Korzystając z uproszczonego 3-bajtowego protokołu, nieważone surowe dane mogą być również przesyłane bezpośrednio do sterownika PLC lub systemu maszynowego w Lab lub XYZ z częstotliwością do 500 Hz za pośrednictwem interfejsu UDP, RS232 lub USB.
Charakterystyka:
- Wyjście wartości pomiarowej (Lab/XYZ) do 500 Hz
- Wyzwalanie zboczem lub poziomem do sterowania wyjściem wartości pomiarowej
- Prędkość pomiaru: maks. 30 kHz
- Pamięć kolorów: 320 kolorów w 254 grupach kolorów
- Odległość kolorów: ΔE ≤ 0,6
- Powtarzalność: ΔE ≤ 0,3
- 8 wyjść przełączających
- Intuicyjne ustawienia za pomocą interfejsu internetowego
- Integracja z Profinet, EthernetIP lub EtherCAT poprzez Modbus + Gateway
Pliki do pobrania:
Karta katalogowa colorSENSOR CFO250 (PDF, 795 KB)
Instrukcja montażu colorSENSOR CFO (PDF, 3,42 MB)
Instrukcja obsługi colorSENSOR CFO (PDF, 13,52 MB)
Instrukcja interfejsu colorSENSOR CFO (API, RS232 i Modbus) (PDF, 3,7 MB)
Plik CAD modelu 3D czujnika colorSENSOR CFO (STEP) (ZIP, 5,46 MB)
Plik CAD modele 3D soczewek skupiających dla światłowodów, STEP (ZIP, 391 KB)
