Systemy czujników do testowania funkcji, koloru i intensywności diod LED

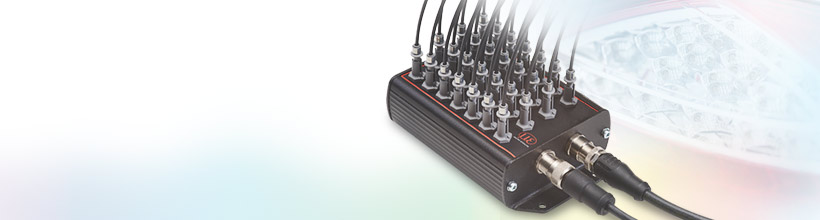

colorCONTROL MFA
Testy działania, koloru
i intensywności diod LED

System colorCONTROL MFA służy do elastycznej kontroli koloru i testowania intensywności diod LED, wyświetlaczy i kolorowych obiektów. Elastyczne pozycjonowanie czujników w stosunku do obiektów, a także ich wysoka powtarzalność, szybkość pomiaru i dynamika są szczególnie korzystne. Jeden colorCONTROL MFA monitoruje do 28 obiektów testowych jednocześnie.

Wybór kontrolera

PowtarzalnośćKanały pomiarowe
colorCONTROL MFA-7< ± 0,0000257
colorCONTROL MFA-14< ± 0,00002514
colorCONTROL MFA-21< ± 0,00002521
colorCONTROL MFA-28< ± 0,00002528
  • Wielokanałowy system rozpoznawania kolorów
  • 7 kanałów pomiarowych
  • Powtarzalność: xy < ± 0,000025
  • Wysoka częstotliwość pomiaru do 100 Hz
  • Wysoki zakres dynamiczny 1 … 50 000 luksów
  • Jednoczesne monitorowanie do 7 obiektów testowych
  • Kontrola kolorów w przestrzeni kolorów XYZ, xyY, Luv, uvl i RGB
  • Wyjście dominującej długości fali (λdom) i temperatury barwowej (CCT)
  • Wymienne czujniki odbiornika MFS
  • Wyjścia: USB / RS422 / RS232
  • Wielokanałowy system rozpoznawania kolorów
  • 14 kanałów pomiarowych
  • Powtarzalność: xy < ± 0,000025
  • Wysoka częstotliwość pomiaru do 80 Hz
  • Wysoki zakres dynamiczny 1 … 50 000 luksów
  • Jednoczesne monitorowanie do 14 obiektów testowych
  • Kontrola kolorów w przestrzeniach kolorów XYZ, xyY, Luv, uvl i RGB
  • Wyjście dominującej długości fali (λdom) i temperatury barwowej (CCT)
  • Wymienne czujniki odbiornika MFS
  • Wyjścia: USB / RS422 / RS232

  • Wielokanałowy system rozpoznawania kolorów
  • 21 kanałów pomiarowych
  • Powtarzalność: xy < ± 0,000025
  • Wysoka częstotliwość pomiaru do 60 Hz
  • Wysoki zakres dynamiczny 1 … 50 000 luksów
  • Jednoczesne monitorowanie do 21 obiektów testowych
  • Kontrola kolorów w przestrzeniach kolorów XYZ, xyY, Luv, uvl i RGB
  • Wyjście dominującej długości fali (λdom) i temperatury barwowej (CCT)
  • Wymienne czujniki odbiornika MFS
  • Wyjścia: USB / RS422 / RS232

  • Wielokanałowy system rozpoznawania kolorów
  • 28 kanałów pomiarowych
  • Powtarzalność: xy < ± 0,000025
  • Wysoka częstotliwość pomiaru do 50 Hz
  • Wysoki zakres dynamiczny 1 … 50 000 luksów
  • Jednoczesne monitorowanie do 28 obiektów testowych
  • Kontrola kolorów w przestrzeniach kolorów XYZ, xyY, Luv, uvl i RGB
  • Wyjście dominującej długości fali (λdom) i temperatury barwowej (CCT)
  • Wymienne czujniki odbiornika MFS
  • Wyjścia: USB / RS422 / RS232

Czujniki

Obsługa kontrolera colorSENSOR MFA wymaga czujników, które są stosowane w punkcie pomiarowym. Czujniki niezawodnie wykrywają małe plamki świetlne od 3 mm i mogą być indywidualnie łączone w zależności od zadania pomiarowego. Wysokiej jakości czujniki odbiorcze z plastikowymi światłowodami charakteryzują się szczególnie małymi wymiarami montażowymi. Umożliwia to bardzo dokładne testowanie w różnych punktach dla indywidualnie ułożonych próbek testowych. Oferta czujników obejmuje szeroki zakres odległości roboczych i rozmiarów plamki. Inne wersje o różnych długościach i zakresach temperatur są dostępne jako opcje.

Wybór czujnika

Odległość roboczaMinimalny rozmiar obiektu pomiarowego
colorCONTROL MFS-103 … 11 mmØ 4 mm
colorCONTROL MFS-I103 … 11 mmØ 4 mm
colorCONTROL MFS-223 … 11 mmØ 6 mm
colorCONTROL MFS-K043 … 11 mmØ 4 mm
colorCONTROL MFS-K04-33 … 15 mmØ 2,5 mm
colorCONTROL MFS-K04-63 … 15 mmØ 4,5 mm
colorCONTROL MFS-K05/903 … 15 mmØ 5 mm

MFS-10 składa się z POF (polimerowego włókna światłowodowego) i osłony z PVC z odciętym końcem.

Pliki do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D czujnika MFS-10, STEP (ZIP, 1,11 MB)

Ze względu na wyjątkowo cienką średnicę wynoszącą zaledwie 1,3 mm, MFS-I01 jest idealny do stosowania w bardzo ograniczonych przestrzeniach montażowych. Doskonale nadaje się do testów diod LED SMD. Metalowa tuleja na głowicy czujnika zapewnia proste prowadzenie i dokładne pozycjonowanie nad diodą LED.

Pliki do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D czujnika MFS-I10, STEP (ZIP, 39 KB)

MFS-22 składa się z POF (światłowód polimerowy) i osłony z PVC z odciętym końcem.

Do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D czujnika MFS-22, STEP (ZIP, 9 KB)

Gwint M4 na czujniku umożliwia łatwą instalację i dokładne pozycjonowanie nad punktem testowym.

Do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D MFS-K04, STEP (ZIP, 3,67 MB)

Czujnik ten ma najmniejszą plamkę pomiarową, a tym samym najlepsze zbieranie światła dzięki ulepszonemu sprzężeniu we włóknie.

Do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D czujnika MFS-K04-3, STEP (ZIP, 3,67 MB)

Czujnik ten ma największą plamkę pomiarową, co pozwala na bardziej zmienne pozycjonowanie badanych próbek pod czujnikiem. Ponadto pomiary mogą być wykonywane na większym oświetlonym obszarze.

Pliki do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D MFS-K04-6, STEP (ZIP, 4,8 MB)

Wyjście 90° sprawia, że czujnik idealnie nadaje się do instalacji w ograniczonych przestrzeniach, w których montaż osiowy nie jest możliwy.

Pliki do pobrania:
Karta katalogowa czujników colorCONTROL MFS
Plik CAD model 3D czujnika MFS-K05/90, STEP (ZIP, 2,27 MB)
