Czujniki 3D do kontroli geometrii, kształtów i powierzchni matowych obiektów

Czujniki surfaceCONTROL są wykorzystywane do pomiarów 3D i inspekcji powierzchni. Czujniki wykorzystują zasadę projekcji prążków do wykrywania rozproszonej powierzchni odbijającej i generowania chmury punktów 3D. Ta chmura punktów jest następnie oceniana w celu rozpoznania geometrii, bardzo małych defektów i nieciągłości na powierzchni. Dostępne są czujniki o różnych obszarach pomiarowych. Umożliwia to kontrolę najdrobniejszych struktur na komponentach, a także odchylenia kształtu na dużych powierzchniach. Dostępne są wydajne pakiety oprogramowania do oceny i ustawiania parametrów.

Charakterystyka:

  • Zautomatyzowany pomiar 3D w linii produkcyjnej do kontroli geometrii, kształtu i powierzchni
  • Ciągłe monitorowanie procesu
  • Wykrywanie różnych wad kształtu
  • Obiektywna ocena odchyleń
  • Kompleksowy pakiet SDK i oprogramowanie ewaluacyjne
  • Łatwa integracja ze wszystkimi popularnymi pakietami przetwarzania obrazu 3D

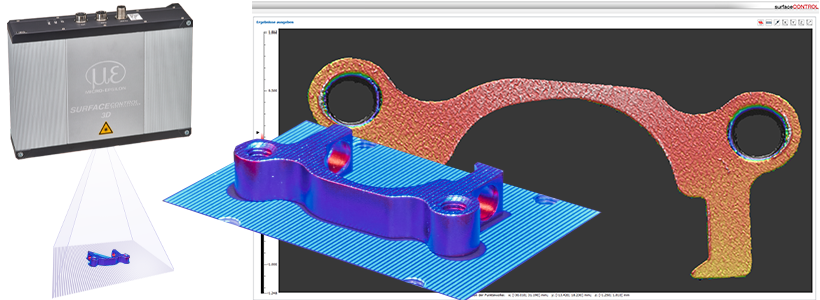

Wysoce precyzyjny surfaceCONTROL 3D 3500 to czujnik światła 3D, który idealnie nadaje się do zautomatyzowanej kontroli geometrii, kształtów i powierzchni na rozproszonych powierzchniach odbijających.

surfaceCONTROL 3D 2500 jest szczególnie odpowiedni do kontroli geometrii, kształtów i powierzchni dużych obiektów i jest używany do zautomatyzowanej kontroli inline na powierzchniach odbijających rozproszone światło.

Valid3D – Niezawodne dane 3D

Obiekt pomiarowy i chmura punktów

Konwencjonalne oprogramowanie 3D: algorytmy oparte na 2.5D, możliwa tylko jedna współrzędna Z na współrzędną x/y, utrata danych podczas przetwarzania danych

3DInspect z Valid3D: rzeczywisty obraz 3D obiektu testowego bez utraty danych, analiza i ocena całego obiektu testowego

Integracja oprogramowania poprzez 3D-SDK firmy Micro-Epsilon

Czujniki surfaceCONTROL są wyposażone w łatwy do zintegrowania zestaw SDK (Software Development Kit). SDK opiera się na standardach branżowych GigE Vision i GenICam, w tym na następujących blokach funkcyjnych:

  • Konfiguracja sieci i podłączanie czujników
  • Kompleksowa kontrola czujników
  • Kontrola transferu danych pomiarowych (dane 3D, obrazy wideo, …)
  • Zarządzanie zdefiniowanymi przez użytkownika zestawami parametrów
  • Biblioteka C/C++/C#, przykładowe programy i dokumentacja

Dostęp do czujnika za pośrednictwem GigE Vision jest również możliwy bez SDK, jeśli posiadasz oprogramowanie zgodne z GenICam.

Zastosowania:

Kontrola powierzchni tablic przyrządów

Kontrola powierzchni osprzętu samochodu

Kontrola klapki wlewu paliwa

Kontrola powierzchni kokpitu i deski rozdzielczej
