Magnetoindukcyjne czujniki przemieszczenia o standardowej konstrukcji

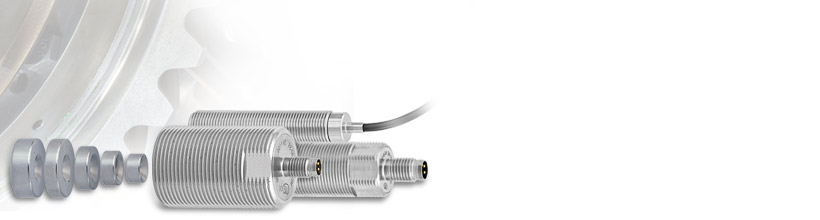

Czujniki magneto-indukcyjne MDS-35/-45 są specjalnie zaprojektowane do środowisk przemysłowych. Czujniki są dostępne w obudowach ze stali nierdzewnej M12, M18 i M30 lub w płaskiej obudowie z tworzywa sztucznego. Odporna na ciśnienie obudowa ze stali nierdzewnej idealnie nadaje się do trudnych warunków przemysłowych (brud, olej, chemikalia) i przemysłu spożywczego.
Charakterystyka:
- Opcje obudowy: M12/M18/M30/płaska obudowa z tworzywa sztucznego
- Wysoka stabilność temperaturowa
- Pasmo przenoszenia 3000 Hz (-3 dB)
- Napięcie/prąd wyjściowy
- Stopień ochrony IP67 i IP69K
- Odporność na ciśnienie do 400 bar (przód)
Magnetoindukcyjne czujniki M12 to modele klasy przemysłowej przeznaczone do ograniczonych przestrzeni montażowych. Dostępne ze złączem lub kablem, idealnie nadają się do trudnych i wymagających środowisk dzięki odpornej na ciśnienie obudowie wykonanej ze stali nierdzewnej. W przypadku temperatur do 120 °C dostępny jest wysokotemperaturowy model MDS-35-M12-HT, który również jest wyposażony w kabel lub złącze.
Charakterystyka
- Konstrukcja M12 dla ograniczonej przestrzeni montażowej
- Pasmo przenoszenia 5000 Hz (-3dB)
- Stopień ochrony IP65, IP67 lub IP68
- Odporność na ciśnienie do 100 bar (przód)
- Idealny do pracy w temperaturach do 120 °C
Pliki do pobrania
Instrukcja montażu mainSENSOR MDS-35/-45 (PDF, 1,77 MB)
Plik CAD model 3D „mainSENSOR MDS-xx-M12”, STEP (ZIP, 591 KB)

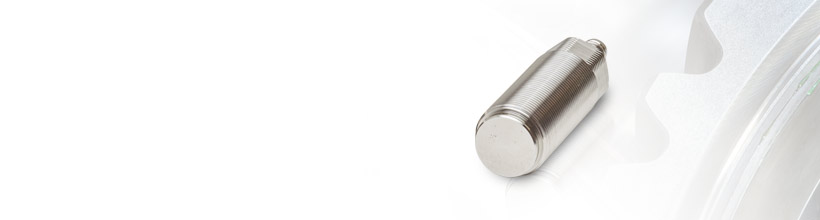

Czujnik MDS-45-M18 jest standardową wersją czujników magnetoindukcyjnych. Konstrukcja M18 umożliwia standaryzowaną instalację, a solidna obudowa ze stali nierdzewnej pozwala na instalację czujnika w wymagających środowiskach przemysłowych (brud, olej, chemikalia), a także w przemyśle spożywczym.
Charakterystyka
- Standardowa obudowa w konstrukcji M18
- Pasmo przenoszenia 3000 Hz (-3dB)
- Stopień ochrony IP67
- Wyższy stopień ochrony dostępny na żądanie
- Odporność na ciśnienie do 400 bar (przód)
Pliki do pobrania:
Instrukcja montażu mainSENSOR MDS-35/-45 (PDF, 1,77 MB)
Plik CAD model 3D „mainSENSOR MDS-xx-M18”, STEP (ZIP, 743 KB)
MDS-45-M30 to standardowa w branży wersja czujników magnetoindukcyjnych. Konstrukcja M30 umożliwia standardową instalację, a wytrzymała obudowa ze stali nierdzewnej idealnie nadaje się do zastosowań w trudnych warunkach przemysłowych (brud, olej, chemikalia) lub w przemyśle spożywczym.
Charakterystyka
- Standardowa obudowa w konstrukcji M30
- Pasmo przenoszenia 1000 Hz (-3dB)
- Stopień ochrony IP67
- Wyższy stopień ochrony dostępny na żądanie
- Odporność na ciśnienie do 40 bar (przód)
Pliki do pobrania
Instrukcja montażu mainSENSOR MDS-35/-45 (PDF, 1,77 MB)
Plik CAD model 3D „mainSENSOR MDS-45-M30”, STEP (ZIP, 32 KB)
