Seria MGAM50S
Magnetyczne wieloobrotowe absolutne enkodery 50-cio milimetrowe (typ wałkowy)
Magnetyczne wieloobrotowe absolutne enkodery serii MGAM50S posiadają obudowy o rozmiarze Ø50 mm z wałami pełnymi Ø8 mm. Enkodery magnetyczne zapewniają precyzję i dokładność nawet w trudnych warunkach, w których występują wstrząsy, wibracje, kurz lub wilgoć (w porównaniu do enkoderów optycznych). Enkodery te zapewniają 23-bitową (8 388 608) całkowitą rozdzielczość, 10-bitową jednoobrotową rozdzielczość (1024 imp.) oraz 13-bitową wieloobrotową rozdzielczosć (8192 obroty), zapewniając dokładne, ekonomiczne rozwiązania dla każdej, nawet wymagającej aplikacji.
Główne cechy
- Wysoka dokładność w trudnych warunkach, takich jak wstrząsy, wibracje, kurz i wilgoć (w porównaniu z enkoderami optycznymi)
- Dłuższa żywotność w porównaniu z enkoderami optycznymi
- Kod wyjściowy: binarny
- Opcje interfejsu wyjściowego : Równoległy, SSI (synchroniczny interfejs szeregowy)
- 23-bitowa (8 388 608) rozdzielczość całkowita
- – 10-bitowy jednoobrotowy (1024 impulsów)
- – 13-bitowy wieloobrotowy (8192 impulsów)
- Zasilanie: 12-24VDC ±5%
- Funkcja alarmu przepełnienia (OVF)
- Stopień ochrony IP50 (norma IEC)
Minimalny wpływ warunków otoczenia
Długa żywotność
Średnica 50 mm
Niski koszt

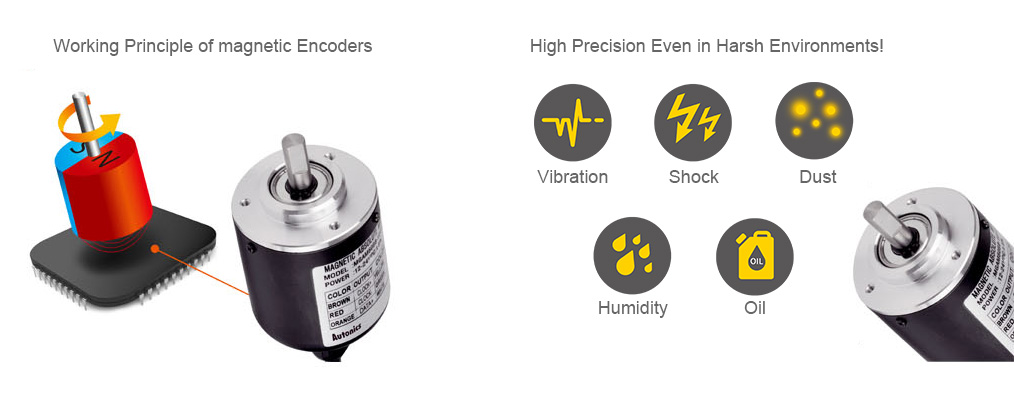

Zasada działania enkoderów magnetycznych
- Wysoka precyzja nawet w wymagających warunkach: W porównaniu do enkoderów optycznych, które wymagają idealnych odstępów między tarczą a czujnikiem optycznym, enkodery magnetyczne działają poprzez generowanie sygnału podczas obrotu pola magnetycznego. Pozwala to na większą tolerancję, umożliwiając precyzyjne i dokładne pomiary w środowiskach, w których występują wstrząsy, wibracje, kurz lub wilgoć.
- Dłuższa żywotność (w porównaniu do enkoderów optycznych): magnetyczne enkodery obrotowe nie zawierają wrażliwych komponentów, takich jak enkodery optyczne, dzięki czemu mogą dłużej pracować w trudnych warunkach. Dzięki wyższej odporności na wstrząsy i wibracje oraz mniejszemu prawdopodobieństwu gromadzenia się kurzu lub kondensacji, enkodery magnetyczne mają z natury dłuższy cykl życia niż ich optyczne odpowiedniki.
Ekonomiczny chip czujnika opracowany przez Autonics
Chip czujnika magnetycznego został opracowany przez firmę Autonics, dzięki czemu enkodery są w stosunkowo niskich cenach w porównaniu z produktami innych marek.
Aplikacje

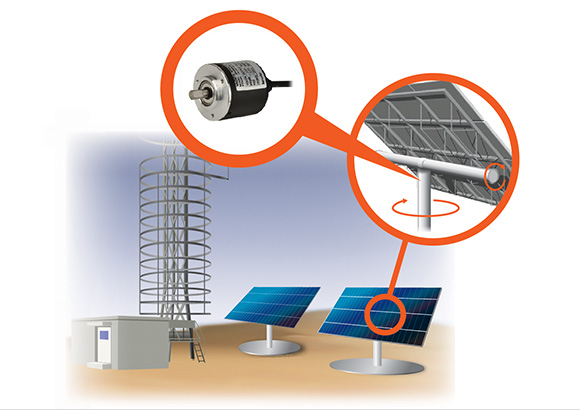

Magnetyczne enkodery absolutne używane są do kontrolowania kąta obrotu paneli słonecznych w stosunku do położenia słońca.
