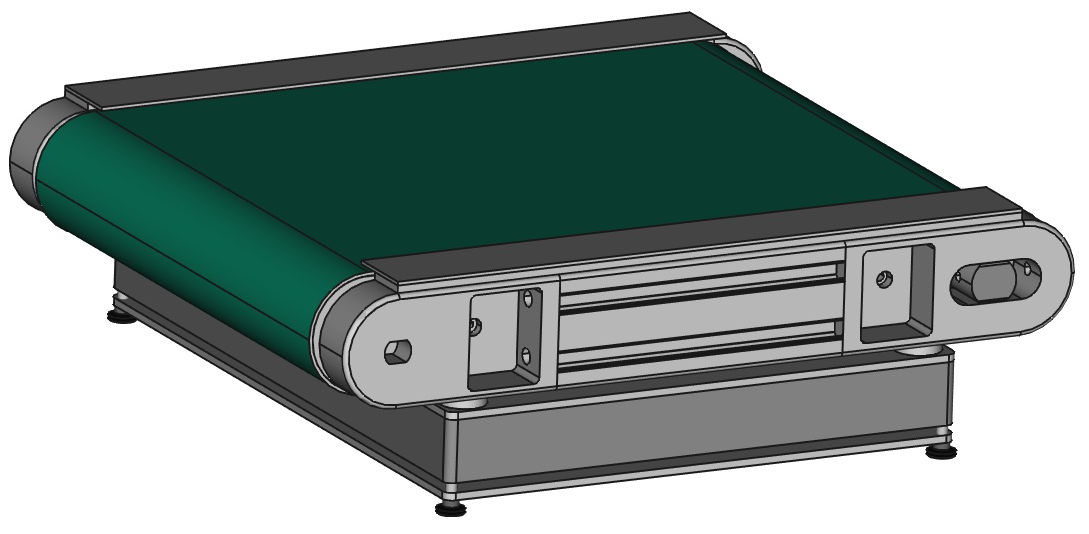

weightMeasurement – system pomiaru wagi
System iQWMCS-IA-5 służy do dynamicznego pomiaru wagi detalu na podajniku o niewielkich rozmiarach. Dopuszczalna masa detalu wynosi 5 kg przy rozdzielczości 10 gram. Do uzyskania wysokiej precyzji konieczne może być chwilowe zatrzymanie podajnika w celu ustabilizowania układu pomiarowego. Użytkownik ma możliwość obserwowania wyniku na 7-calowym wyświetlaczu. Dane mogą być również dalej transmitowane przez wyjście analogowe lub za pomocą protokołu MODBUS TCP/IP.
Prędkość pracy podajnika może być nastawiana przez operatora. Opcjonalnie dostępna jest synchronizacja prędkości ze wskazaniami enkodera inkrementalnego. Dwukierunkowa praca podajnika umożliwia również realizację aplikacji sortowania obiektów na podstawie ich wagi.
System sterowany jest za pomocą kontrolera z dużym 7-calowym wyświetlaczem. Kontroler posiada szeroki wybór wejść i wyjść cyfrowych, do których można podłączyć np. urządzenia sygnalizujące przekroczenie zakresu lub aktywujące określoną akcję po osiągnięciu wcześniej zdefiniowanego progu.
Kontroler prócz wejść i wyjść cyfrowych posiada również możliwość komunikacji za pomocą protokołu MODBUS TCP/IP, a także z wykorzystaniem wejścia i wyjścia analogowego.
Wprowadzenie wstępnych nastaw oraz kalibracja wykonywana jest za pomocą ekranu dotykowego, jest to łatwe i intuicyjne. Opcjonalnie możliwa jest również rejestracja danych pomiarowych na urządzeniu zewnętrznym podłączonym do wyjścia USB.
| Typ systemu | weightMeasurement iQWMCS-IA-5 | |
| Pomiar wagi | Zakres pomiaru | 5 kg |
| Rozdzielczość pomiaru | 10 gram | |
| Metoda pomiaru | Pomiar jednopunktowy | |
| Rodzaj czujnika | Tensometryczny czujnik siły | |
| Praca podajnika | Sposób transportu | Dwukierunkowy |
| Regulacja prędkości | Nastawa stała lub za pomocą enkodera | |
| Sposób sterowania | MODBUS RTU | |
| Funkcje systemu pomiarowego | Precyzyjny pomiar wagi | |
| Pomiar dynamiczny (zależnie od oczekiwanej precyzji pomiaru) | ||
| Możliwość zerowania pomiaru, dodatkowe cyfrowe wyjścia sterujące | ||
| Opcjonalna rejestracja danych pomiarowych | ||
| Komunikacja z urządzeniami zewnętrznymi | ||
| Opcjonalnie dostosowanie programu do wymagań indywidualnych | ||
| Sposób rejestracji danych | Kontroler z ekranem dotykowym 7’’ | |
| Ilość wejść/wyjść cyfrowych | DI 14xDC24V / DO 14xDC24V | |
| Ilość wejść/wyjść analogowych | 1 * AI / 1 * AO | |
| Komunikacja | MODBUS TCP/IP | |
| Zasilanie | 24 VDC | |
| Wymiary podajnika z wagą | 410x370x124,6 mm (długość x szerokość x wysokość) | |
| Wymiary kontrolera | 204x150x33,9 mm (szerokość x wysokość x głębokość) | |
