Przemysłowe czujniki linkowe
Czujniki linkowe serii P są przeznaczone do przemysłowych zadań pomiarowych. Kompaktowa i wytrzymała aluminiowa obudowa chroni czujnik przed wpływami mechanicznymi. Oprócz wersji analogowych z potencjometrem, wyjściem prądowym lub napięciowym, dostępne są wersje cyfrowe z enkoderami inkrementalnymi lub absolutnymi, zapewniające zakres pomiarowy do 50 m.
Analogowe czujniki linkowe P60 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Różne zakresy pomiarowe i wyjścia analogowe umożliwiają wszechstronne zastosowania.
Charakterystyka:
- Zakresy pomiarowe (mm):
100 | 150 | 300 | 500 | 750 | 1,000 | 1,500 - Liniowość ± 0,1% FSO
- Typy wyjść: potencjometr, napięcie, prąd
- Wytrzymała aluminiowa obudowa
- Łatwy i elastyczny montaż
Pliki do pobrania
Karta katalogowa wireSENSOR P60
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P60 (PDF, 402 KB)
Plik CAD model 3D “wireSENSOR P60/P96”, STEP (ZIP, 2,77 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)

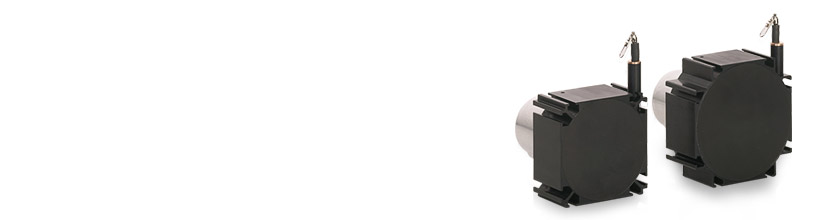

Cyfrowe czujniki linkowe P60 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Różne zakresy pomiarowe i typy wyjść cyfrowych ułatwiają szybką integrację w wielu obszarach zastosowań.
Charakterystyka:
- Zakresy pomiarowe (mm): 1,000 | 1,500
- Liniowość ± 0,02 % FSO
- Typy wyjść: enkoder inkrementalny
- Wytrzymała aluminiowa obudowa
- Łatwy i elastyczny montaż
Pliki do pobrania
Karta katalogowa wireSENSOR P60
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P60 (PDF, 402 KB)
Plik CAD model 3D “wireSENSOR P60/P96”, STEP (ZIP, 2,77 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)
Analogowe czujniki linkowe P96 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Różne zakresy pomiarowe i wyjścia analogowe umożliwiają wszechstronne zastosowania.
Charakterystyka:
- Zakresy pomiarowe (mm): 2,000 | 2,500
- Liniowość ± 0,1% FSO
- Typy wyjść: potencjometr, napięcie, prąd
- Wytrzymała aluminiowa obudowa
- Łatwy i elastyczny montaż
Pliki do pobrania
Karta katalogowa wireSENSOR P96
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P96 (PDF, 213 KB)
Plik CAD model 3D “wireSENSOR P60/P96”, STEP (ZIP, 2,77 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)
Cyfrowe czujniki linkowe P96 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Różne zakresy pomiarowe i typy wyjść cyfrowych ułatwiają szybką integrację w wielu obszarach zastosowań.
Charakterystyka:
- Zakresy pomiarowe (mm): 3,000
- Liniowość ± 0,02 % FSO
- Typy wyjść: enkodery inkrementalne lub absolutne
- Wytrzymała aluminiowa obudowa
- Łatwy i elastyczny montaż
Pliki do pobrania
Karta katalogowa wireSENSOR P96
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P96 (PDF, 213 KB)
Plik CAD model 3D “wireSENSOR P60/P96”, STEP (ZIP, 2,77 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)
Analogowe czujniki linkowe P115 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Seria analogowa jest niezwykle kompaktowa i oferuje wiele różnych zakresów pomiarowych. Ta seria modeli imponuje korzystnym stosunkiem ceny do wydajności i solidną technologią.
Charakterystyka:
- Zakresy pomiarowe (mm):
3,000 | 4,000 | 5,000 | 7,500 | 10,000 | 15,000 - Liniowość ± 0,1% FSO
- Rodzaje wyjść: potencjometr, napięcie, prąd
- Wytrzymała aluminiowa obudowa
- Praktyczne rowki montażowe ułatwiające mocowanie
- Kompaktowa konstrukcja
Pliki do pobrania
Karta katalogowa wireSENSOR P115
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P115 (PDF, 208 KB)
Plik CAD model 3D “wireSENSOR P115”, STEP (ZIP, 4,01 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)

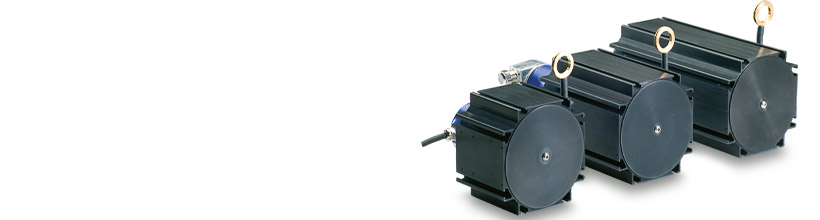

Cyfrowe czujniki linkowe P115 mogą być stosowane uniwersalnie. Liczne opcje umożliwiają wybór odpowiedniego czujnika do niemal każdego zastosowania. Wersja cyfrowa z enkoderem absolutnym lub inkrementalnym umożliwia wiele zastosowań. Ta seria modeli imponuje korzystnym stosunkiem ceny do wydajności i solidną technologią.
Charakterystyka:
- Zakresy pomiarowe (mm):
5,000 | 7,500 | 10,000 | 15,000 - Liniowość ± 0,01 % FSO
- Rodzaje wyjść: enkoder inkrementalny lub absolutny
- Wytrzymała aluminiowa obudowa
- Rowki montażowe ułatwiające mocowanie
Pliki do pobrania:
Karta katalogowa wireSENSOR P115
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Instrukcja montażu P115 (PDF, 208 KB)
Plik CAD model 3D “wireSENSOR P115”, STEP (ZIP, 4,01 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)

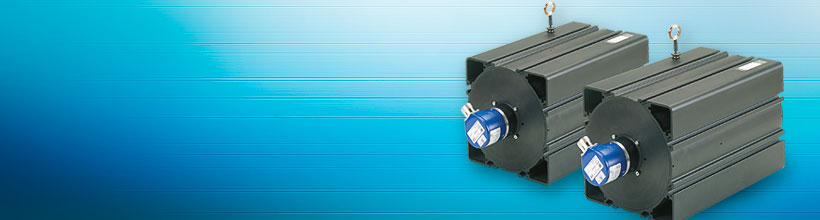

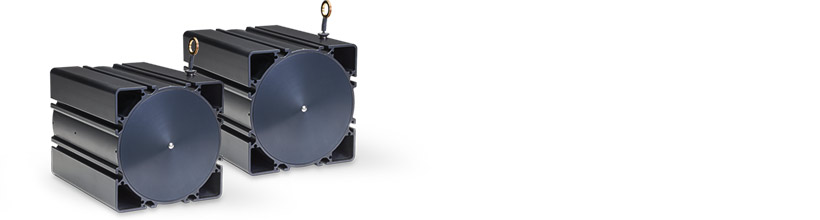

Czujniki linkowe P200 są specjalnie zaprojektowane do zastosowań przemysłowych w inżynierii dźwigowej, systemach dźwigowych, wózkach widłowych i magazynach wysokiego składowania. Wytrzymała obudowa i solidne, wysokiej jakości komponenty zapewniają wysoką niezawodność działania i długą żywotność nawet w trudnych warunkach przemysłowych.
Charakterystyka:
- Zakresy pomiarowe (mm):
30,000 | 40,000 | 50,000 - Liniowość ± 0,01 % FSO
- Typy wyjść: enkoder inkrementalny lub absolutny
- Wytrzymała aluminiowa obudowa
- Różne interfejsy cyfrowe
Pliki do pobrania
Karta katalogowa wireSENSOR P200
Instrukcja obsługi szpuli odbiorczej wireSENSOR (Z60 / P96 / P115 / P200) (PDF, 1,47 MB)
Instrukcja montażu szpuli odbiorczej czujnika drutu (PDF, 949 KB)
Instrukcja obsługi wireSENSOR WDS P60 / P96 / P115 / P200 (PDF, 1,79 MB)
Plik CAD model 3D “wireSENSOR P200”, STEP (ZIP, 1,95 MB)
Plik CAD model 3D “akcesoria wireSENSOR”, STEP (ZIP, 113 KB)
ESI Device Description Datei wireSENSOR CANopen (ZIP, 2 KB)
