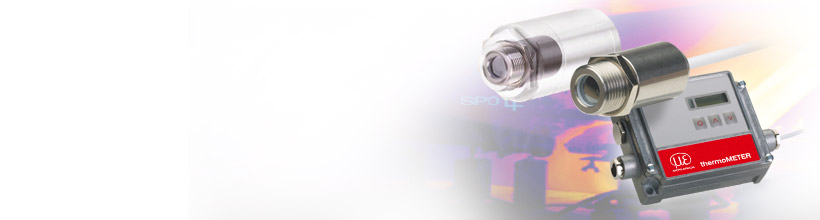

Pirometry na podczerwień do pomiarów uniwersalnych
Pirometry na podczerwień z serii thermoMETER CT mogą być wykorzystywane w wielu różnych zastosowaniach. Od niskich temperatur dominujących w łańcuchach chłodzących lub laboratoriach, po najwyższe temperatury w gorących stopionych metalach i wielkich piecach – te pirometry na podczerwień mierzą precyzyjnie i niezawodnie.
Charakterystyka:
- Zakres temperatur od -50°C do +1600°C
- Czujniki dla przemysłu metalurgicznego
- Czujniki dla przemysłu szklarskiego
- Wersja o wysokiej prędkości
- Nadaje się również do użytku w strefach zagrożonych wybuchem
- Bogate wyposażenie dodatkowe
Charakterystyka:
- Zakres pomiarowy (°C): -50 do 600 | -50 do 975
- Rozdzielczość optyczna 2:1 | 15:1 | 22:1
- Zakres spektralny od 8 do 14µm
- Jeden z najmniejszych czujników podczerwieni na świecie
- Wytrzymały i bez chłodzenia do 180 °C
- Bardzo mała głowica czujnika podczerwieni
- Dostępne różne sygnały wyjściowe
- Wytrzymała głowica czujnika
- Wymienne czujniki
- Najlepsza cena
Do pobrania:
Katalog thermoMETER (bezkontaktowe czujniki temperatury na podczerwień) (PDF, 2,48 MB)
Podstawy bezkontaktowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER thermoMETER CT
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CT (PDF, 1,12 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Informacje dodatkowe Moduł interfejsu USB (PDF, 360 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CT”, STEP (ZIP, 57 KB)
Plik CAD model 3D „obudowa kontrolera thermoMETER CT”, STEP (ZIP, 2,39 MB)
Plik CAD model 3D „akcesoria termoMETER CT”, STEP (ZIP, 710 KB)
Oprogramowanie „CompactConnect” dla stacjonarnych czujników podczerwieni thermoMETER
Charakterystyka:
- Zakres pomiarowy (°C): -50 do 975
- Rozdzielczość optyczna 15:1/25:1
- Zakres spektralny od 8 do 14µm
- Jeden z najmniejszych czujników podczerwieni na świecie
- Niezwykle krótki czas reakcji
- Dla szybkich procesów
- Oddzielny kontroler z przyciskami programowania
- Szybkie skanowanie wzdłuż linii
Pliki do pobrania:
Katalog thermoMETER (bezkontaktowe czujniki temperatury na podczerwień) (PDF, 2,48 MB)
Podstawy bezkontaktowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER CTfast
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CT (PDF, 1,12 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Informacje dodatkowe Moduł interfejsu USB (PDF, 360 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CT”, STEP (ZIP, 57 KB)
Plik CAD model 3D „obudowa kontrolera thermoMETER CT”, STEP (ZIP, 2,39 MB)
Plik CAD model 3D „akcesoria termoMETER CT”, STEP (ZIP, 710 KB)
Oprogramowanie „CompactConnect” dla stacjonarnych czujników podczerwieni thermoMETER
Charakterystyka:
- Zakresy pomiarowe (°C): -40 do 975
- Rozdzielczość optyczna 10:1
- Zakres spektralny od 8 do 14 µm
- Temperatura otoczenia do 250 °C bez chłodzenia
- Oddzielny kontroler z przyciskami programowania
- Pochylone ustawienie czujnika pozwala uniknąć wpływu grubości materiału
- Typowe zastosowania: suszarki, piece, obróbka cieplna w przetwórstwie metali, tworzyw sztucznych i tekstyliów
Pliki do pobrania:
Katalog thermoMETER (bezkontaktowe czujniki temperatury na podczerwień) (PDF, 2,48 MB)
Podstawy bezkontaktowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER CThot
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CT (PDF, 1,12 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Informacje dodatkowe Moduł interfejsu USB (PDF, 360 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CThot” (ZIP, 141 KB)
Oprogramowanie „CompactConnect” dla stacjonarnych czujników podczerwieni thermoMETER
Charakterystyka:
- Zakresy pomiarowe (°C): 250 do 800 | 385 do 1600
- Rozdzielczość optyczna 40:1 | 75:1
- Zakres widmowy 1,6µm
- Zminiaturyzowany termometr IR
- Temperatury otoczenia do 125°C bez chłodzenia
- Oddzielny kontroler z przyciskami programowania
- Wysoka kompatybilność elektromagnetyczna
- Typowe zastosowania: spawanie, lutowanie, formowanie, spiekanie, …
Pliki do pobrania:
Katalog thermoMETER (bezkontaktowe czujniki temperatury na podczerwień) (PDF, 2,48 MB)
Podstawy bezkontaktowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER CTM1/M2
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CT (PDF, 1,12 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Informacje dodatkowe Moduł interfejsu USB (PDF, 360 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CT”, STEP (ZIP, 57 KB)
Plik CAD model 3D „obudowa kontrolera thermoMETER CT”, STEP (ZIP, 2,39 MB)
Plik CAD model 3D „akcesoria termoMETER CT”, STEP (ZIP, 710 KB)
Oprogramowanie „CompactConnect” dla stacjonarnych czujników podczerwieni thermoMETER
Charakterystyka:
- Zakresy pomiarowe (°C): 50 do 400 | 100 do 600 | 150 do 1000
- Rozdzielczość optyczna 22:1 lub 33:1 lub 75:1
- Zakres pomiarowy 2,3 µm
- Zminiaturyzowany termometr IR
- Temperatura otoczenia do 85°C bez chłodzenia
- Bardzo szybki czas reakcji od 1 ms
- Oddzielny kontroler z przyciskami programowania
- Krótka długość fali pomiarowej redukuje błędy pomiarowe spowodowane zmianami emisyjności
- Szczególnie nadaje się do pomiarów metali i kompozytów
Pliki do pobrania:
Katalog thermoMETER (bezkontaktowe czujniki temperatury na podczerwień) (PDF, 2,48 MB)
Podstawy bezkontaktowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER CTM3
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CT (PDF, 1,12 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Informacje dodatkowe Moduł interfejsu USB (PDF, 360 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CT”, STEP (ZIP, 57 KB)
Plik CAD model 3D „obudowa kontrolera thermoMETER CT”, STEP (ZIP, 2,39 MB)
Plik CAD model 3D „akcesoria termoMETER CT”, STEP (ZIP, 710 KB)
Oprogramowanie „CompactConnect” dla stacjonarnych czujników podczerwieni thermoMETER
Charakterystyka:
- Wysoka prędkość pomiaru z czasem reakcji 90 µs dla ekstremalnie szybkich procesów
- Zakres pomiarowy (°C): 0 do 500
- Rozdzielczość optyczna 10:1
- Odpowiedni do metali i niemetali dzięki dużemu, krótkofalowemu zakresowi spektralnemu (od 2,2 do 6 µm)
- Idealny do przemysłowych pomiarów temperatury od 0 °C
- Oddzielny kontroler z przyciskami programowania
- Zintegrowany interfejs USB
Do pobrania:
Podstawy bezdotykowego pomiaru temperatury (PDF, 1,3 MB)
Karta katalogowa thermoMETER CTM-4SF10-C3 (PDF, 827 KB)
Instrukcja obsługi thermoMETER CT (PDF, 15,2 MB)
Instrukcja montażu thermoMETER CTM-4 (PDF, 1,66 MB)
Instrukcja obsługi „Interfejs komunikacyjny Modbus RTU dla CT i CTlaser” (PDF, 644 KB)
Plik CAD model 3D „głowica pomiarowa thermoMETER CT”, STEP (ZIP, 57 KB)
Plik CAD model 3D „obudowa sterownika thermoMETER CT”, STEP (ZIP, 2,39 MB)
Plik CAD model 3D „akcesoria termoMETER CT”, STEP (ZIP, 710 KB)
Oprogramowanie „CompactConnect” dla termoMETER CTRatio
Aplikacje:
Sterowanie elementami na podczerwień w celu precyzyjnego monitorowania temperatury
Testy drogowe – wykrywanie temperatury hamulców pod obciążeniem
Pomiar temperatury hamulca
Pomiar temperatury tarczy hamulcowej dla Formuły Student
