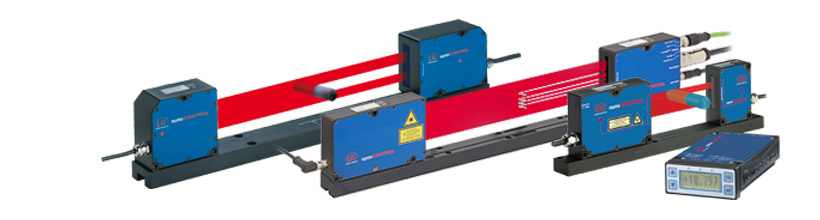

Optyczny mikrometr precyzyjny o wysokiej rozdzielczości
Mikrometry optyczne Micro-Epsilon działają na zasadzie światła przechodzącego (mikrometr ThruBeam). Nadajnik wytwarza równoległą kurtynę świetlną, która jest transmitowana przez układ soczewek do odbiornika. Wiązka jest przerywana, jeśli na drodze światła znajdzie się obiekt. Powstały cień jest wykrywany przez optykę odbiorczą i wyprowadzany jako wartość pomiarowa. Większość mikrometrów optycznych jest wykorzystywana do pomiarów wymiarowych w produkcji, monitorowania maszyn i zapewniania jakości. Parametry takie jak średnica, szczelina, wysokość i położenie są wykrywane z wysoką dokładnością.
Charakterystyka:
- Wysoka dokładność i szybkość pomiaru
- Rozdzielczość od 0,1 µm
- Pomiar obiektów od 0,02 mm (od częściowego zacienienia 300 µm)
- Pomiar bez zużycia zapewniający długą żywotność
- Różne modele dla wielu obszarów zastosowań
Odporna na zużycie i trwała konstrukcja zapewnia niezawodne pomiary
Wszystkie mikrometry laserowe optoCONTROL działają bez obracających się luster i dlatego są całkowicie odporne na zużycie. Równoległa kurtyna świetlna jest tworzona przez specjalny układ optyczny w źródle światła. Wysokiej jakości komponenty optyki odbiorczej, np. filtry i soczewki, zapewniają wysoką dokładność mikrometrów. Dlatego mikrometry optoCONTROL są szczególnie odpowiednie do obszarów, w których wymagana jest wysoka precyzja i niezawodność.
Wszechstronność zastosowań
Mikrometry laserowe są przede wszystkim wykorzystywane jako część procesu produkcyjnego i monitorowania jakości na linii produkcyjnej, mierząc materiał ciągły, a także pojedyncze części. Kompaktowe modele z rodziny optoCONTROL nadają się do zastosowań na liniach produkcyjnych, a także do integracji z maszynami i zautomatyzowanymi systemami produkcyjnymi. Wysokie szybkości pomiaru zapewniają wysoką i ciągłą szybkość cyklu w procesie produkcyjnym.
Przykłady zastosowań
Optyczny pomiar kół pasowych
Mikrometr do pomiaru grubości folii i taśmy gumowej
System pomiarowy do wykrywania pozycji X/Y w igle maszyny do szycia
Wykrywanie panewek łożysk w produkcji motoryzacyjnej
Zastosowania:
Odchylenie / wygięcie taśm stalowych i brzeszczotów
Pomiar krawędzi tnących
Kontrola gniazd
Luz wałka
