optoNCDT ILD – Laserowe czujniki odległości, przemieszczenia i położenia
Czujniki optoNCDT ILD wyznaczyły kamienie milowe w przemysłowych laserowych pomiarach przemieszczenia. Niezależnie od tego, czy chodzi o pomiar przemieszczenia, odległości czy grubości, czujniki laserowe Micro-Epsilon są uważane za jedne z najlepszych w swojej klasie. Te czujniki laserowe są wykorzystywane np. w zadaniach pomiarowych i monitorujących w automatyzacji fabryk, produkcji elektroniki, robotyce i budowie pojazdów.
Charakterystyka:
- Pomiar przemieszczenia, odległości i grubości na wielu powierzchniach
- Idealny do automatyzacji, kontroli produkcji i stanowisk testowych
- Wysoka dokładność pomiaru
- Idealny do zadań pomiarowych o dużej szybkości pomiaru
- Szeroka gama produktów z wieloma zakresami pomiarowymi
- Kompaktowa konstrukcja z wbudowanym kontrolerem
- Łatwość użytkowania dzięki interfejsowi sieciowemu
- Nowość: kompaktowe czujniki laserowe optoNCDT 1220 /1320 / 1420 o wysokiej funkcjonalności
Najwyższa precyzja w swojej klasie
Ze względu na wysoką szybkość pomiaru, czujniki laserowe Micro-Epsilon oferują wysoką dokładność pomiaru i zapewniają wiarygodne wyniki nawet w ciągłej pracy przemysłowej. Większość czujników optoNCDT można skonfigurować za pomocą interfejsu internetowego. Aby udokumentować wydajność pomiaru, każdy czujnik jest kalibrowany przed dostawą i dostarczany z własnym protokołem kalibracji. Dokument ten jest dostarczany wraz z czujnikiem i potwierdza osiągniętą precyzję pomiaru.

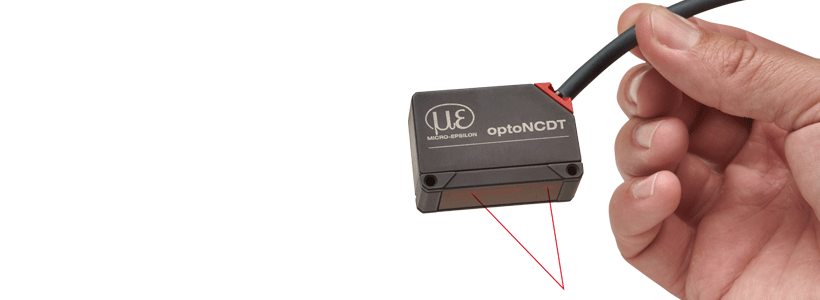

Kompaktowa konstrukcja ze zintegrowanym kontrolerem
Czujniki laserowe optoNCDT są niezwykle kompaktowe i wyposażone w całkowicie zintegrowany kontroler, umożliwiający prosty, szybki montaż i okablowanie. Te czujniki laserowe można łatwo zainstalować nawet w ograniczonych przestrzeniach.
Różnorodność modeli pozwala sprostać każdemu wyzwaniu
Czujniki laserowe Micro-Epsilon mierzą nie tylko matowe powierzchnie, ale także metaliczne i błyszczące cele. Oprócz konwencjonalnych modeli laserowych dostępne są również modele LaserLine (LL) z owalnym punktem laserowym. Czujniki te odfiltrowują fizycznie indukowane zakłócenia, co znacznie upraszcza pomiary na błyszczących powierzchniach. Ponad 85 czujników laserowych o zakresach pomiarowych od 2 do 1000 mm obejmuje dużą liczbę zastosowań w wielu różnych branżach. Wyposażone w inteligentne interfejsy i kable, które są przeznaczone do użytku z łańcuchami i robotami, te czujniki laserowe mogą być stosowane w prawie każdym zadaniu pomiarowym w automatyce przemysłowej.
Innowacyjne czujniki z opatentowaną technologią niebieskiego lasera
Modele optoNCDT BL są wyposażone w niebieską diodę laserową i są używane, gdy standardowe czujniki z czerwoną diodą laserową działają na granicy swoich możliwości. Ze względu na krótszą długość fali, niebieski laser nie penetruje powierzchni docelowej, wyświetlając niewielką plamkę światła na powierzchni, a tym samym zapewniając stabilne i precyzyjne wyniki. Technologia ta jest preferowana w przypadku obiektów organicznych i (pół)przezroczystych, a także w przypadku rozżarzonych do czerwoności metali.
Zadania pomiarowe obejmujące czujniki z niebieskim laserem na rozgrzanych do czerwoności obiektach o temperaturze przekraczającej 700 °C oraz obiektach przezroczystych, takich jak szkło i tworzywa sztuczne, są chronione prawem patentowym. Modele optoNCDT Blue Laser osiągają doskonałą stabilność sygnału, a tym samym precyzyjne wyniki pomiarów na tych powierzchniach.
Wiele interfejsów dla łatwej integracji
Aplikacje:
Kalibracja robota przy użyciu czujników optycznych
Pozycjonowanie autonomicznych systemów transportowych
Pomiar odkształceń konstrukcji lekkich
Pomiar grubości bawełny mineralnej
optoNCDT 1220 (ILD1220)
Kompaktowe czujniki laserowe do zastosowań OEM i seryjnych Czujnik optoNCDT 1220 to podstawowy model do precyzyjnych pomiarów w automatyce przemysłowej. Ten kompaktowy laserowy czujnik triangulacyjny mierzy przemieszczenie, odległość i pozycję z wysoką precyzją. Dzięki doskonałemu stosunkowi ceny do wydajności czujnik idealnie nadaje się do zadań pomiarowych obejmujących dużą liczbę komponentów. W rezultacie czujnik może być

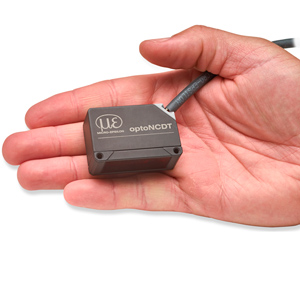

optoNCDT 1320 (ILD1320)
Kompaktowy laserowy triangulacyjny czujnik przemieszczenia Charakterystyka: Zakresy pomiarowe (mm) 10 | 25 | 50 | 100 Liniowość od 10µm Powtarzalność od 1µm Częstotliwość pomiaru 2kHz Kompaktowy rozmiar ze zintegrowaną elektroniką Zintegrowany kabel czujnika o długości 3 m z otwartymi końcami Skalowalne wyjście analogowe Wejście wyzwalacza Interfejsy: RS422, PROFINET, EtherNet/IP Wejście do precyzyjnych laserowych pomiarów przemieszczenia.
optoNCDT 1420 (ILD1420)
Inteligentny laserowy triangulacyjny czujnik przemieszczenia Charakterystyka: Zakresy pomiarowe (mm) 10 | 25 | 50 | 100 | 200 | 500 Liniowość od 8µm Powtarzalność od 0,5µm Częstotliwość pomiaru 4 kHz Kompaktowy czujnik z wbudowaną elektroniką Kabel typu pigtail o długości 0,3 m ze złączem M12 lub zintegrowany kabel czujnika o długości 3 m z otwartymi
optoNCDT 1900 (ILD1900)
Laserowe czujniki przemieszczenia dla zaawansowanej automatyki Czujnik optoNCDT 1900 oferuje unikalne połączenie szybkości, rozmiaru, wydajności i wszechstronności zastosowań do pomiarów przemieszczenia, odległości i położenia. Ten kompaktowy czujnik triangulacyjny osiąga wysoką dokładność pomiaru i szybkość pomiaru do 10 kHz. Wysokowydajny system optyczny generuje niewielką plamkę świetlną, która umożliwia niezawodne wykrywanie nawet najdrobniejszych szczegółów i struktur. Charakterystyka:
optoNCDT 2300 (ILD2300)
optoNCDT 2300 Wysoce dynamiczny czujnik laserowy o częstotliwości 50 kHz optoNCDT 2300 to najnowszy model o wysokiej precyzji z gamy laserowych czujników triangulacyjnych Micro-Epsilon. Ta nowa seria oferuje regulowaną częstotliwość pomiaru do 49,140 kHz, umożliwiając pomiary szybkich obiektów. Kluczową, unikalną zaletą czujnika jest to, że cała elektronika jest teraz zintegrowana w kompaktowym czujniku, dzięki czemu

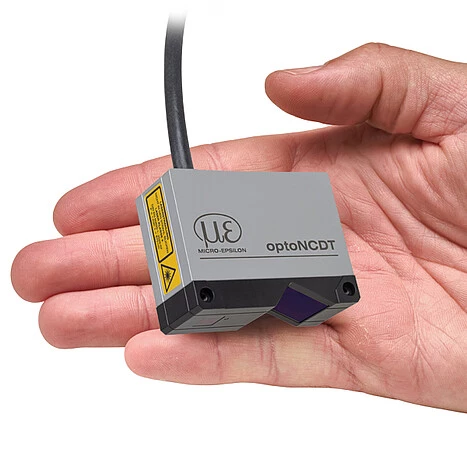

optoNCDT 5500 (ILD5500)
optoNCDT ILD5500 – dynamiczny czujnik laserowy mierzący z częstotliwością do 75 kHz Czujniki laserowe optoNCDT ILD5500 wyznaczają nowe standardy w dziedzinie precyzyjnych pomiarów odległości za pomocą lasera. Dzięki precyzji submikronowej i imponującej częstotliwości pomiarowej do 75 kHz czujniki te idealnie nadają się do dynamicznych pomiarów przemieszczenia, odległości, drgań i położenia. Dzięki zintegrowanemu sterownikowi kompaktowy czujnik
