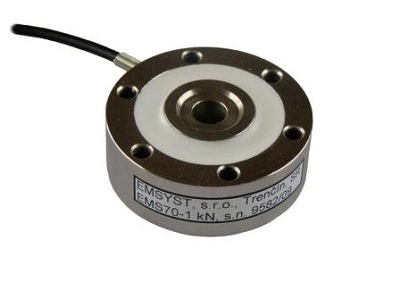

EMS70 – precyzyjny czujnik pierścieniowy
Ten precyzyjny czujnik pierścieniowy jest przeznaczony głównie do stosowania w sektorze testowania. Zawiera kilka mostków tensometrycznych, które zapewniają wysokie tłumienie sił bocznych. Dostępne są również wersje z gwintami wewnętrznymi w środku lub otworami na obwodzie. Prosimy o kontakt mailowy w celu uzyskania informacji na temat ich dostępności.
| Zakres siły | 1 ; 2 ; 5 kN | 10 ; 20 ; 50 kN | 100 ; 200 ; 500 kN |
|---|---|---|---|
| Przeciążenie | |||
| – Bezpieczne | 130 % Fn | ||
| – Ostateczne | 150 % Fn | ||
| – Stałe obciążenie statyczne | 75 % Fn | ||
| – Obciążenie dynamiczne | 50 % Fn | ||
| Czułość nominalna | 1,5 % mV/V | ||
| Tolerancja zera | 2 % F.S. | ||
| Nieliniowość | 0,2 % F.S. | 0,4 % F.S. | 0,6 % F.S. |
| Histereza | 0,2 % F.S. | 0,4 % F.S. | 0,4 % F.S. |
| Pełzanie (30 min) | 0,1 % F.S. | ||
| Wpływ temperatury | |||
| – Zero | 0.05 % F.S./10°C | ||
| – Wyjście | 0.05 % F.S./10°C | ||
| Rezystancja mostka | |||
| – Wejście | 725 ± 20 Ω | 1075 ± 20 Ω | |
| – Wyjście | 700 ± 10 Ω | 1050 ± 3 Ω | |
| Impedancja izolacji | 500 MΩ | ||
| Napięcie zasilania | |||
| – Polecane | 7… 10 V | ||
| – Maksymalne | 15 V | ||
| Zakres temperatur | |||
| – Nominalny (skompensowany) | 0 … 50 °C | ||
| – Temperatura pracy | -10 … 70 °C | ||
| Klasa ochrony | IP54 | ||
| Pzrewód | |||
| – Typ | LifyDY 4×0.05 | LiYCY 4×0.14 | |
| – Długość | 2 m | ||
| Materiał | |||
| – Obudowa | Stalowa | ||
| – Obróbka powierzchniowa | Nikiel | ||
