Magnetoindukcyjne czujniki odległości

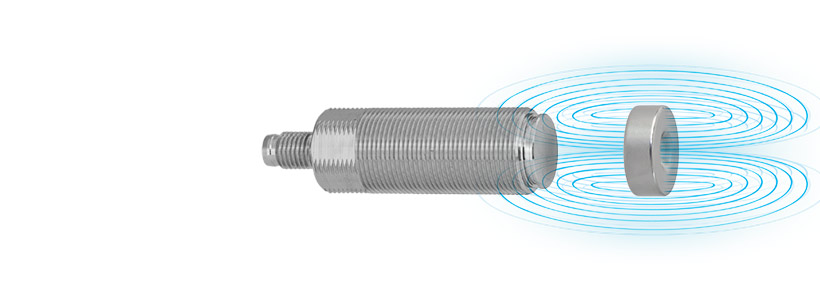

mainSENSOR opiera się na innowacyjnej zasadzie pomiaru, która została opracowana przez Micro-Epsilon w celu połączenia zalet czujników indukcyjnych i magnetycznych. Czujniki magneto-indukcyjne są często stosowane jako alternatywa dla czujników indukcyjnych i czujników zbliżeniowych w automatyzacji procesów, przemyśle opakowaniowym i monitorowaniu maszyn. Mierząc odległość do magnesu, który jest przymocowany do obiektu pomiarowego, czujnik wysyła ciągły, liniowy sygnał. Ponieważ stosowane są magnesy o różnej sile, można uzyskać zakresy pomiarowe od 20 mm do 55 mm. Jednakże, aby dostosować zakres pomiarowy, konieczna jest jedynie zmiana magnesu.
Charakterystyka:
- Magnetoindukcyjny pomiar przemieszczenia i odległości
- Idealna alternatywa dla czujników indukcyjnych i zbliżeniowych
- Liniowy sygnał wyjściowy, wysoka czułość podstawowa i stabilność temperaturowa
- Możliwość wyboru zakresu pomiarowego do 55 mm z różnymi magnesami
- Długa żywotność czujnika dzięki bezdotykowemu pomiarowi
- Idealny do projektów specyficznych dla klienta i zastosowań seryjnych
Elastyczna koncepcja czujnika

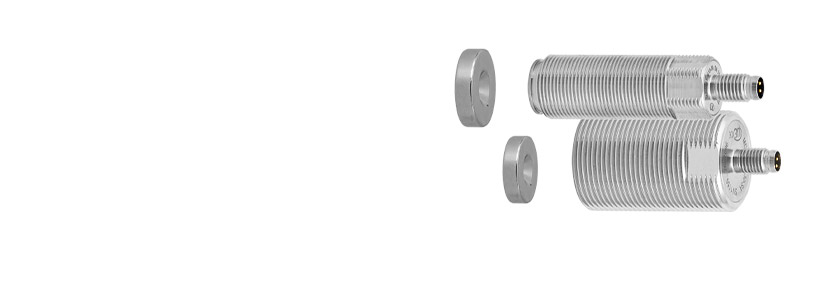

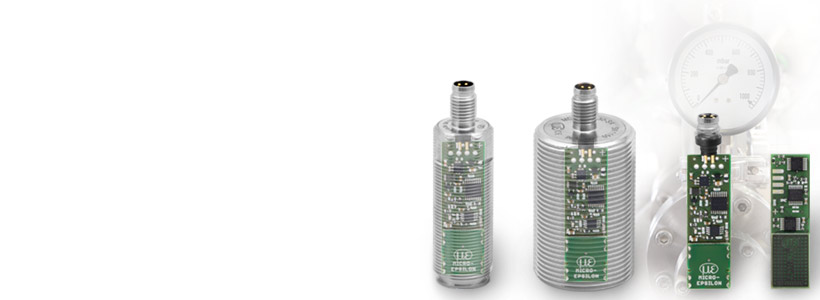

Ze względu na swoją elastyczną koncepcję, czujniki są idealne do szerokiego zakresu zastosowań, szczególnie tam, gdzie wymagana jest duża liczba sztuk. Standardowe czujniki są zaprojektowane w obudowach ze stali nierdzewnej M12, M18 i M30 lub płaskich obudowach z tworzywa sztucznego odpowiednich do zastosowań przemysłowych. Specyficzne dla klienta modyfikacje płytki i obudowy czujnika można łatwo przeprowadzić w przypadku zastosowań seryjnych.

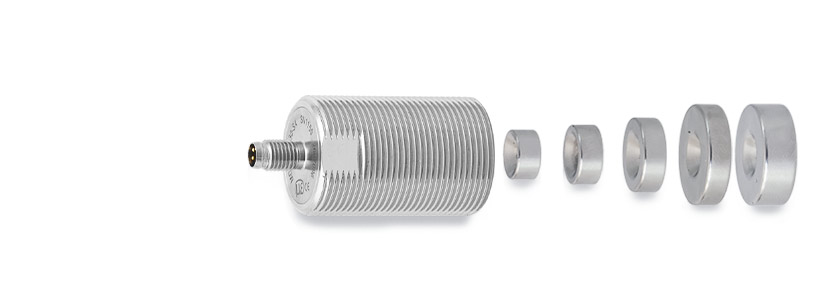

Definiowanie zakresu pomiarowego za pomocą magnesów
Zgodnie z zasadą pomiaru magnetoindukcyjnego magnesy działają jak cel. Aby jednak zmienić zakres pomiarowy, wystarczy wymienić magnes. Dalsza kalibracja lub ustawienia czujnika są zbędne. Dlatego zakresy pomiarowe od 20 do 55 mm można osiągnąć przy użyciu tylko jednego czujnika.
Pomiar przez obiekty
W przeciwieństwie do konwencjonalnych metod pomiarowych, czujniki magnetoindukcyjne umożliwiają pomiary przez materiały nieferromagnetyczne, w szczególności metale, takie jak aluminium lub stal nierdzewna. Zapewnia to wyraźną korzyść, ponieważ czujnik i magnes mogą być instalowane oddzielnie w aplikacjach z zamkniętymi systemami lub obudowami. Umożliwia to bezpieczny montaż czujnika w trudnych warunkach środowiskowych.
Odpowiedni do pomiaru prędkości obrotowej
Czujnik mainSENSOR jest również używany do pomiaru prędkości obrotowej. W tym celu na obracającym się obiekcie pomiarowym montuje się jeden lub dwa magnesy. Niezależnie od kierunku obrotu, czujnik mierzy prędkość obiektu docelowego.
Zastosowania:
Pomiar odkształceń połączeń betonowych i podkładów kolejowych
Pomiar położenia w systemie mocowania punktu zerowego
Wykrywanie położenia tłoka w siłowniku hydraulicznym
Pomiar skoku zaworu w przemyśle spożywczym
