Seria BJR

Czujniki fotoelektryczne serii BJR są przystosowane do pracy w różnych środowiskach, w których występują oleje i smary, np. w przemyśle motoryzacyjnym i obrabiarkowym. Czujniki są zdolne do wykrywania z dużej odległości (nawet do 15 m). Posiadają różne funkcje takie jak MSR (Mirror Surface Rejection) i funkcje zapobiegania wzajemnym zakłóceniom, umożliwiają stabilną i bezbłędną pracę. Otwór montażowy na śrubę jest wykonany z metalowych nakrętek, umożliwiając łatwą instalację za pomocą śrub M3 i oferując łatwą konserwację nawet w przypadku narażenia na różne oleje.

Główne cechy

• Do użytku w środowiskach olejowych, takich jak cięcie z olejem chłodzącym lub praca w środowiskach mocno smarowanych (zoptymalizowane dla przemysłu motoryzacyjnego i obrabiarkowego):
  • BJR (typ oil-resistant): specjalna powłoka zapobiega przedostawaniu się oleju (kropli oleju/proszku) do produktu
  • BJR-F (typ oil-proof): działa normalnie nawet wtedy, gdy olej (kropla oleju/proszek) dostanie się do wnętrza produktu,
• Duża odległość wykrywania:
  • Typ przelotowy: 15 m,
  • Typ odbicia rozproszonego: 1 m,
  • Typ odblaskowy: 3 m (MS-2S)
• Funkcja MSR (Mirror Surface Rejection – typ odblaskowy)
• Kompaktowe wymiary: W 20 x H 32 x L 11 mm
• Przełącznik trybu pracy Light ON/Dark ON
• Regulator czułości
• Wbudowany obwód zabezpieczający przed odwrotną polaryzacją i obwód zabezpieczający przed przeciążeniem prądowym (zwarciem) wyjścia
• Funkcja zapobiegania wzajemnym zakłóceniom (z wyjątkiem typu przelotowego)
• Doskonała odporność na zakłócenia i minimalny wpływ światła otoczenia
• Stopień ochrony IP67 (norma IEC):
  • Typ oil-resistant (BJR): Stopień ochrony IP67G (standard JEM)
  • Typ oil-proof (BJR-F): Stopień ochrony IP67F (standard JEM)

Do użytku w środowisku olejowym

Duża odległość wykrywania

Wykrywanie celów odblaskowych (typ odblaskowy)

Proste przełączanie trybu pracy

Doskonała odporność na zakłócenia

Stopień ochrony

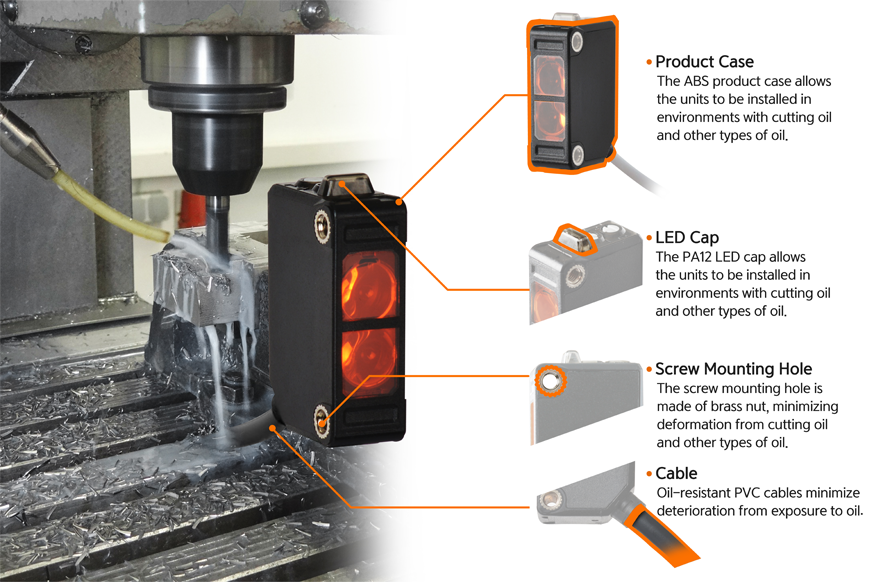

Zoptymalizowany dla przemysłu motoryzacyjnego i obróbki maszynowej

Czujniki fotoelektryczne serii BJR odporne na olej są zoptymalizowane do użytku w różnych środowiskach, w których występują oleje i smary, np. w przemyśle motoryzacyjnym i obrabiarkowym.

• Typ oil-resistant: specjalna powłoka zapobiega przedostawaniu się oleju (kropli oleju/proszku) do produktu.
• Typ oil-proof: działa normalnie nawet wtedy, gdy olej (kropla oleju/proszek) wniknie do produktu.

Wyniki testów olejoodporności serii BJR

Produkt przeszedł testy odporności na olej w stopniu ochrony IP67G i IP67F (standard JEM). Niektóre rodzaje oleju mogą mieć wpływ na odporność czujnika na olej. Przy wyborze rodzaju oleju należy zapoznać się z poniższą tabelą.

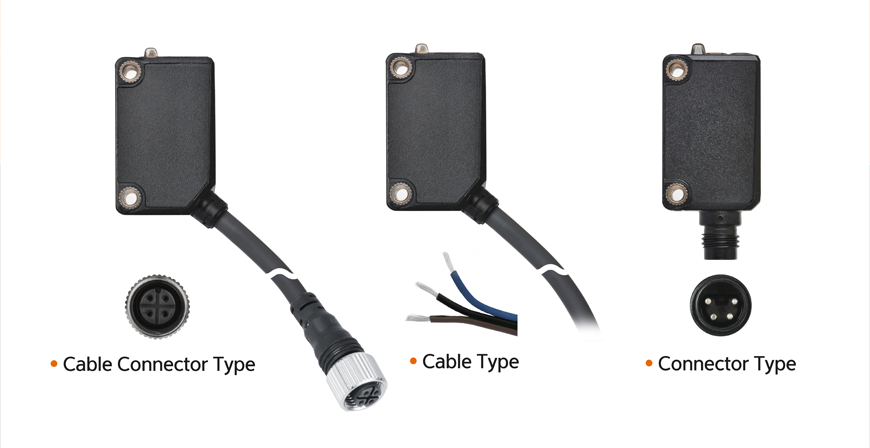

Dostępne są różne rodzaje połączeń

Seria BJR jest dostępna w wersjach z wtyczką, kablem i złączem kablowym, umożliwiając łatwe zastosowanie w różnych środowiskach użytkownika.

*Modele odporne na olej są dostępne tylko w wersji kablowej i ze złączem kablowym.

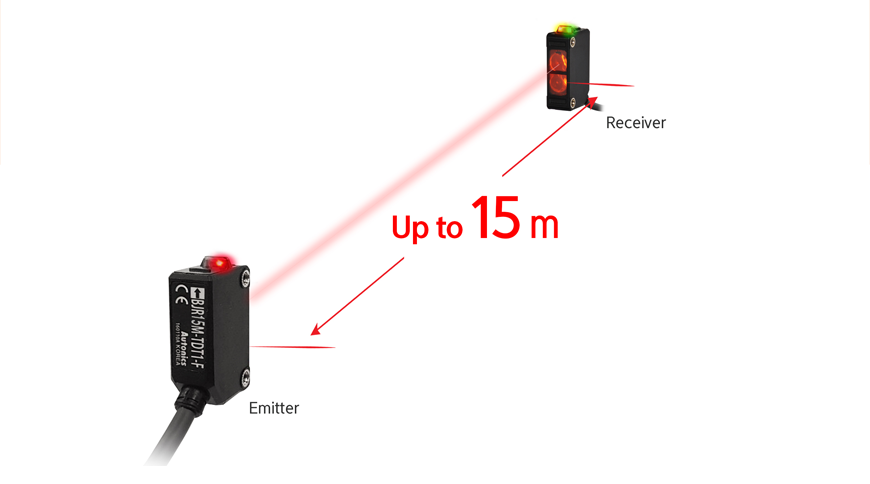

Duża odległość wykrywania do 15 m

Modele typu przelotowego charakteryzują się dużymi odległościami wykrywania do 15 m.

*Odległość wykrywania: typ odblaskowy 3 m / typ odblaskowy rozproszony: 1 m

Funkcja MSR (Mirror Surface Rejection – typ odblaskowy)

Modele typu retrorefleksyjnego posiadają funkcję MSR (Mirror Surface Rejection), która pozwala urządzeniom odbierać światło tylko z określonych luster (MS-2S). Funkcja ta umożliwia stabilne wykrywanie wysoce odblaskowych celów, w tym metali, luster itp.

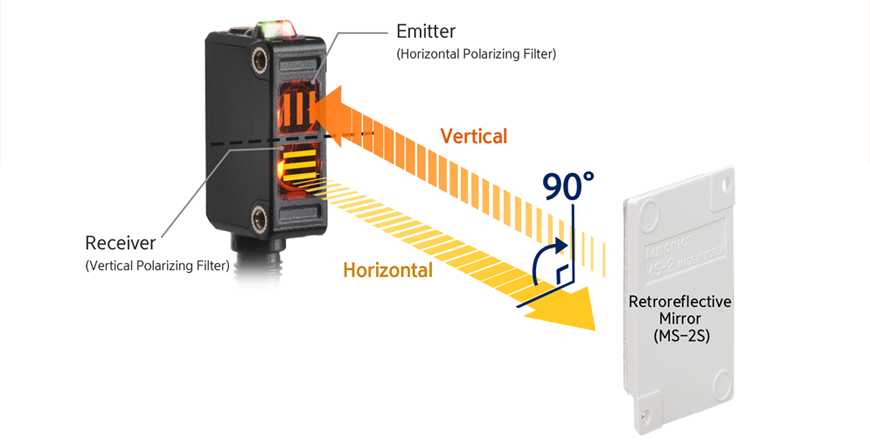

Zasada działania funkcji Mirror Surface Rejection (MSR)

Światło przechodzące przez filtr polaryzacyjny na emiterze staje się poziome. Światło odbite od lustra odblaskowego obróci się o 90˚, a światło pionowe zostanie odebrane przez odbiornik przez pionowy filtr polaryzacyjny.

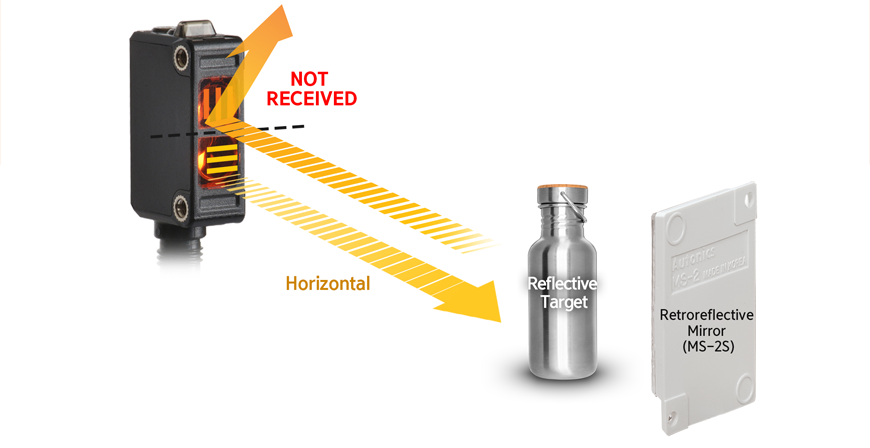

Światło odbite od odblaskowych celów pozostanie poziome, a zatem nie zostanie wychwycone przez odbiornik z pionowym filtrem polaryzacyjnym.

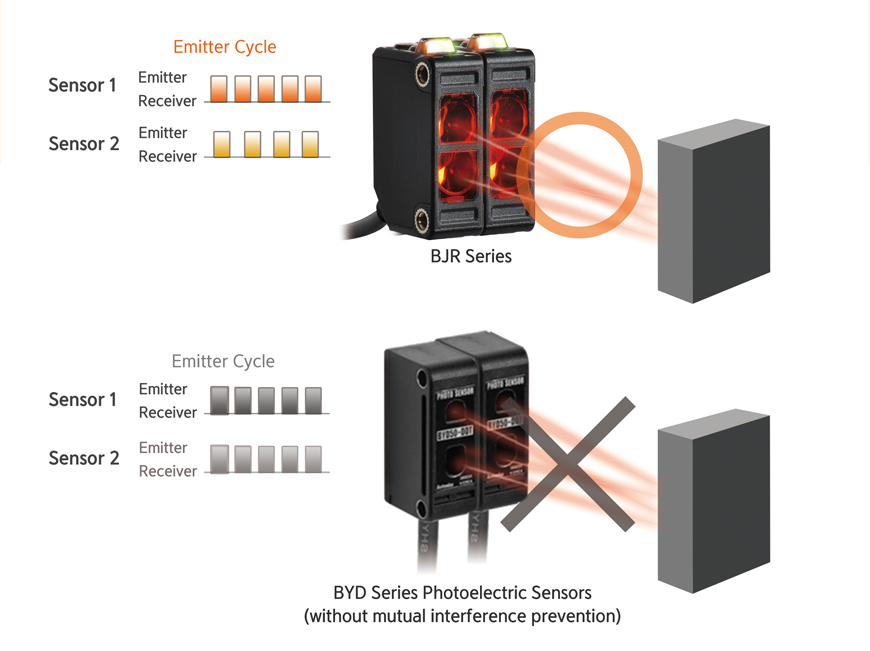

Funkcja zapobiegania wzajemnym zakłóceniom (z wyjątkiem typów przelotowych)

Cykle emitera można skonfigurować w taki sposób, aby na czujniki nie miały wpływu inne czujniki znajdujące się w pobliżu. Pozwala to na zastosowanie wielu czujników obok siebie.

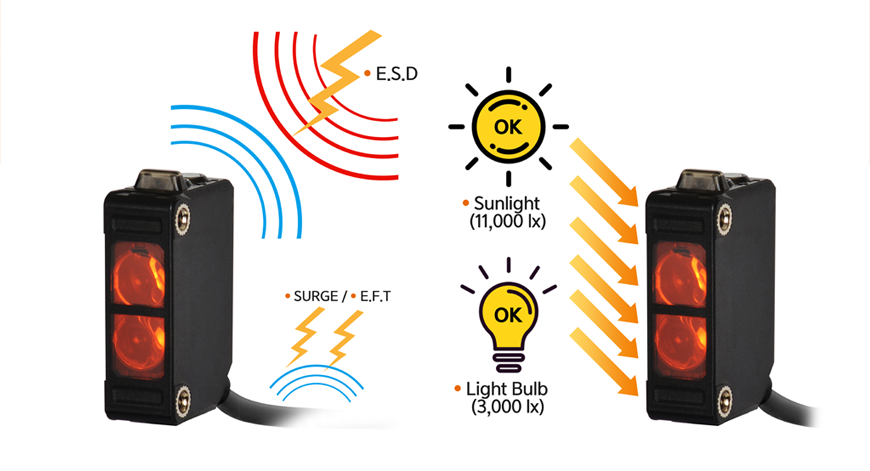

Doskonała odporność na zakłócenia i minimalny wpływ światła otoczenia

Czujniki wyposażone są w algorytm redukcji szumów i filtry cyfrowe, zapewniając doskonałą odporność na zakłócenia i minimalny wpływ światła otoczenia.

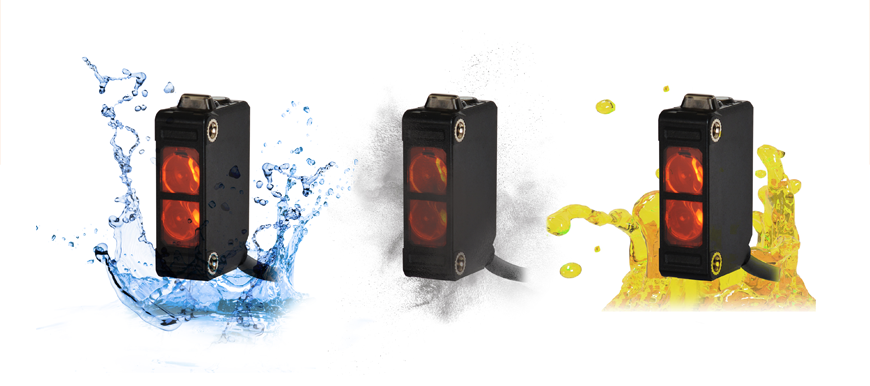

Stopień ochrony IP67 (norma IEC), stopień ochrony IP67G/IP67F (norma JEM)

Stopień ochrony IP67 umożliwia stabilną i bezbłędną pracę nawet w mokrym lub zapylonym środowisku.
Stopień ochrony IP67G/IP67F umożliwia stabilną i bezbłędną pracę nawet w środowiskach zaolejonych.

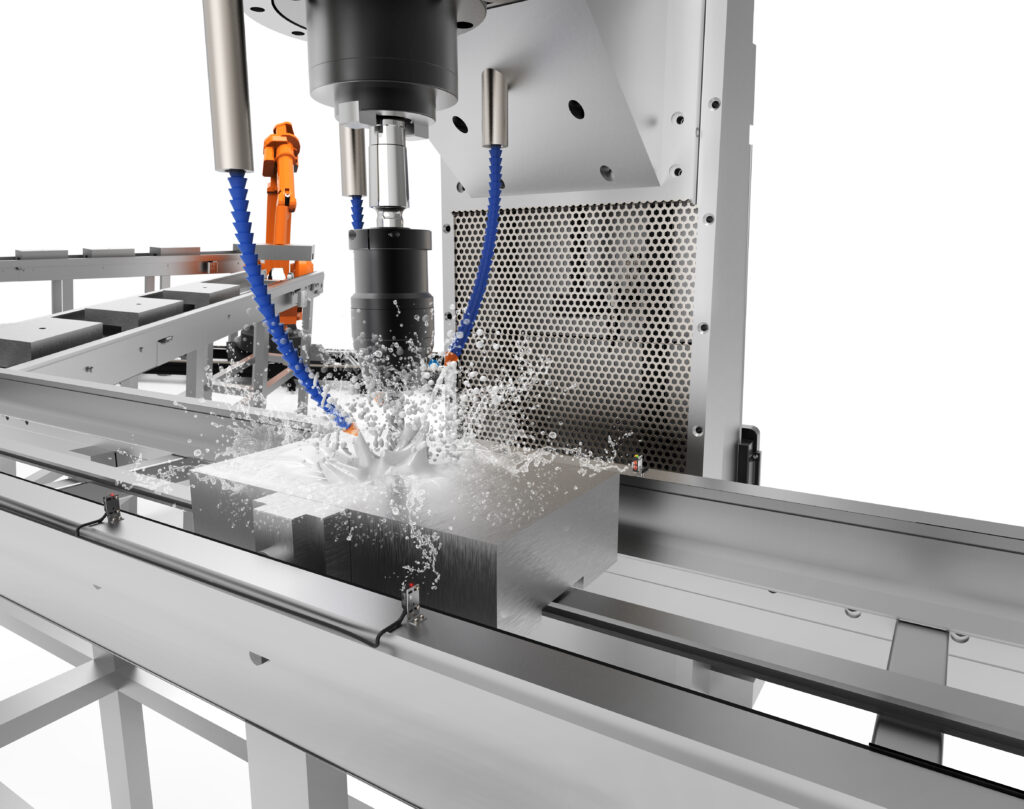

Aplikacje
