Seria BH – czujnik fotoelektryczny montowany z przodu

Seria BH

Czujnik fotoelektryczny montowany z przodu

Czujniki fotoelektryczne serii BH mogą być montowane z przodu za pomocą nakrętki M18 i nasadki mocującej lub z boku za pomocą śruby M3 i nakrętek. Elastyczne opcje instalacji pozwalają na łatwe zastosowanie w różnych warunkach przemysłowych. Czujniki mogą generować pojedyncze lub jednoczesne wyjścia NPN i PNP z otwartym kolektorem poprzez prostą konfigurację przewodów. Stopień ochrony IP67 zapewnia stabilną i bezbłędną pracę nawet w wilgotnym lub zapylonym środowisku.

Główne cechy

Montaż przedni (nakrętka M18) lub boczny (śruby M3)
Jednoczesne wyjście otwarty kolektor NPN/PNP
Odległość wykrywania
- Typ przelotowy: 20 m
- Typ retrorefleksyjny: 4m
- Typ refleksyjny dyfuzyjny: 1m, 300mm
Kompaktowy rozmiar: W14mm×H34.5mm×L28mm
Funkcja odrzucania powierzchni lustrzanej (MSR) umożliwia stabilne wykrywanie wysoce odblaskowych celów (tylko typ retrorefleksyjny)
Regulator czułości w zestawie
Przełącznik trybu pracy Light ON/Dark ON
Wskaźnik działania (czerwona dioda LED) i wskaźnik stabilności (zielona dioda LED)
Wbudowany obwód zabezpieczający przed odwrotną polaryzacją i obwód zabezpieczający przed przetężeniem (zwarciem) wyjścia
Funkcja zapobiegania wzajemnym zakłóceniom (z wyjątkiem typu przelotowego)

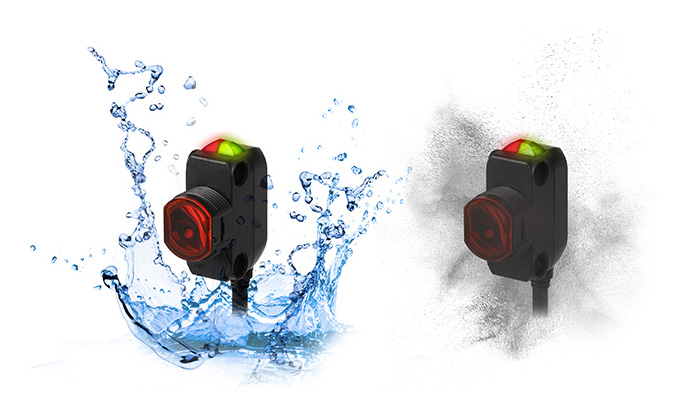

Stopień ochrony IP67 (norma IEC) (patent) *
*Koreański patent nr 10-1409233

Montaż z przodu

Symultaniczne wyjścia otwarty kolektor NPN/PNP

Duży zakres wykrywania

Kompaktowy rozmiar

Odrzucenie powierzchni lustrzanych (MSR)

Proste przełączanie trybu pracy

Klasa ochrony

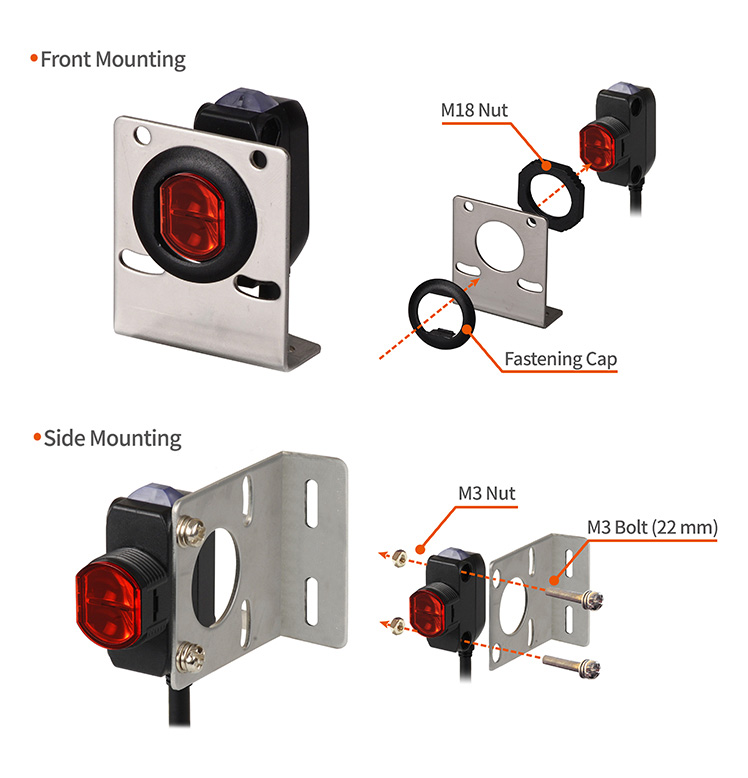

Czujniki montowane z przodu

Czujniki fotoelektryczne serii BH mogą być montowane zarówno z przodu (za pomocą nakrętki M18), jak i z boku (za pomocą śrub M3), co zapewnia elastyczną instalację w różnych zastosowaniach.

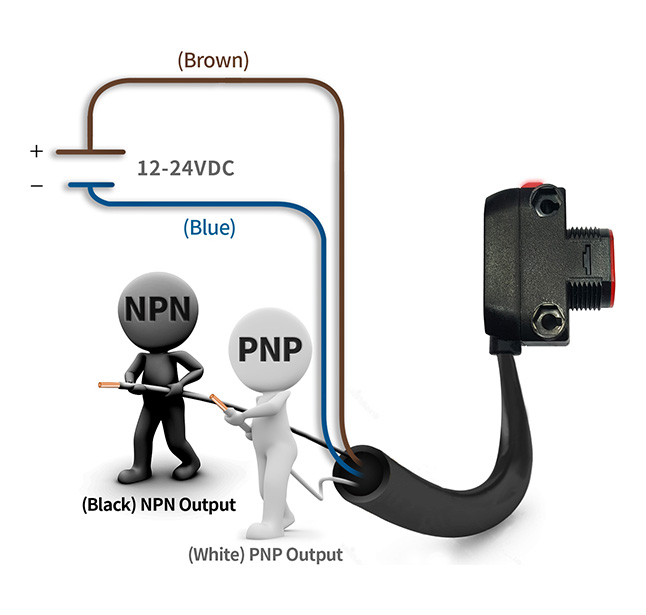

Symultaniczne wyjścia otwarty kolektor NPN/PNP

W zależności od konfiguracji przewodów, czujniki mogą generować pojedyncze wyjścia NPN lub PNP lub jednoczesne wyjścia NPN i PNP.

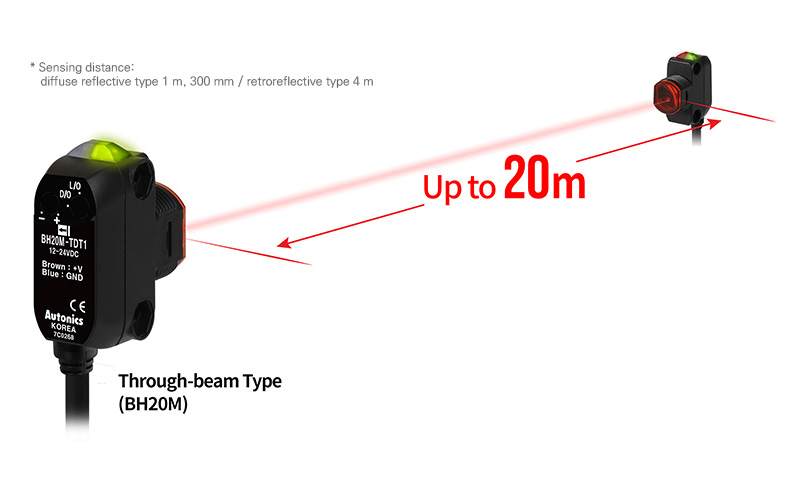

Duży zakres wykrywania aż do 20m

Modele typu przelotowego charakteryzują się dużymi odległościami wykrywania do 20 m.

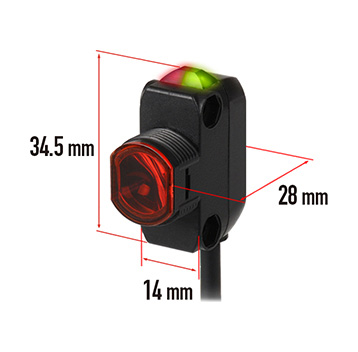

Kompaktowy rozmiar

Kompaktowe czujniki (W14×H34.5×L28mm) można łatwo zainstalować w ciasnych lub ograniczonych przestrzeniach.

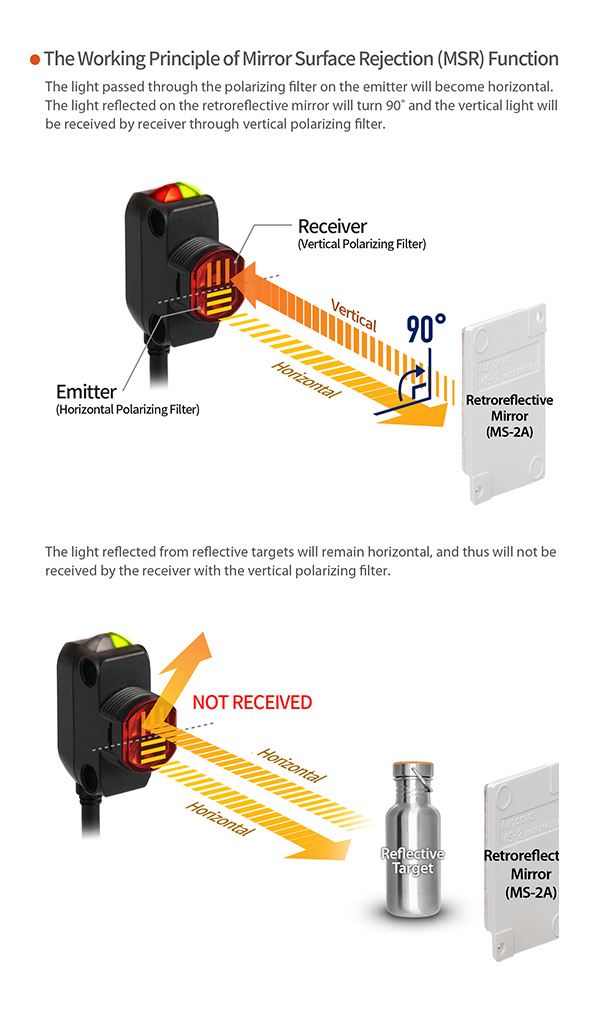

Odrzucenie powierzchni lustrzanych (MSR) (typ retrorefleksyjny)

Modele typu retrorefleksyjnego posiadają wbudowane filtry polaryzacyjne, dzięki czemu urządzenia odbierają światło tylko z reflektorów. Funkcja ta umożliwia stabilne wykrywanie wysoce odblaskowych obiektów, w tym metali, luster itp.

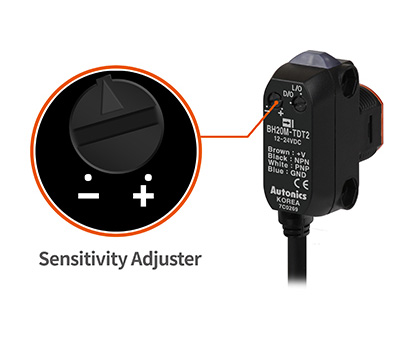

Regulator czułości

Wbudowany regulator czułości umożliwia użytkownikom łatwą regulację bez konieczności zmiany położenia czujników.

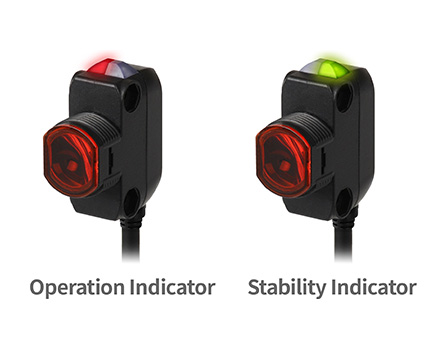

Różne wskaźniki stanu

Wskaźnik działania (czerwona dioda LED) i wskaźnik stabilności (zielona dioda LED) pozwalają użytkownikom szybko zidentyfikować stan działania czujników.
