Seria BC

Czujniki wykrywające kolory

Czujniki koloru serii BC oferują wyjątkową dokładność dopasowania kolorów, zapewniając wysoce niezawodne i stabilne wykrywanie kolorów. Czujniki generują światło diod RGB z 12-bitową rozdzielczością przetwarzania dla wysokiej dokładności dopasowania kolorów i oferują 2 różne tryby wykrywania z 3-stopniową regulacją czułości. Rozmiar plamki W 1,24 x L 6,7 mm pozwala czujnikom wykrywać małe cele i kolorowe znaczniki. Dzięki konstrukcji o stopniu ochrony IP67 czujniki mogą zapewnić stabilną i bezbłędną pracę nawet w wilgotnym lub zapylonym środowisku.

Główne cechy

• Wyjątkowa dokładność dopasowania kolorów
  • Diody emitujące światło RGB o rozdzielczości 12 bitów
  • 2 tryby wykrywania (tylko kolor/kolor+intensywność)
  • 3-stopniowa regulacja czułości dla każdego trybu (dokładna, normalna, zgrubna)
• Redukcja zakłóceń światła zewnętrznego minimalizuje błędy i umożliwia stabilne wykrywanie
• Sprawdzanie koloru referencyjnego za pomocą wskaźnika uczenia (patent) *
• Wskaźnik działania (czerwona dioda LED), wskaźnik stabilności (zielona dioda LED), wskaźnik timera (pomarańczowa dioda LED)
• Konfiguracja funkcji pracy za pomocą zewnętrznego wejścia z okablowania
• Rozmiar plamki W1,24 × L6,7 mm do wykrywania małych celów i kolorowych znaków
• Stopień ochrony IP67 (norma IEC)
  *Koreański patent nr 10-0459864

Detekcja pełnego zakresu kolorów

Różne tryby detekcji

Wyświetlanie kolorów referencyjnych

Kompaktowa plamka

Przełączni trybu wyjścia dopasowanie/brak dopasowania koloru

Poprawiona odporność na szum

Klasa ochrony

Czujnik wykrywający kolory z Autonicsa

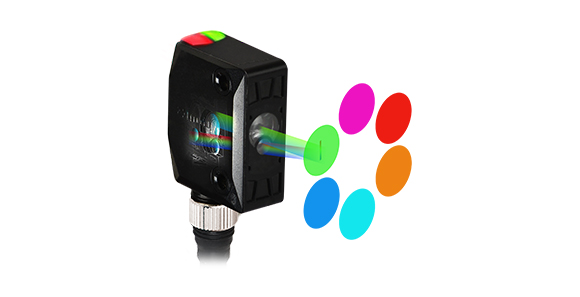

Czujniki koloru serii BC wykrywają kolory powierzchni. Czujniki emitują światło LED RGB (czerwone, zielone i niebieskie) i obliczają odbite światło według współczynnika RGB, aby sprawdzić zgodność z ustawionym kolorem odniesienia.

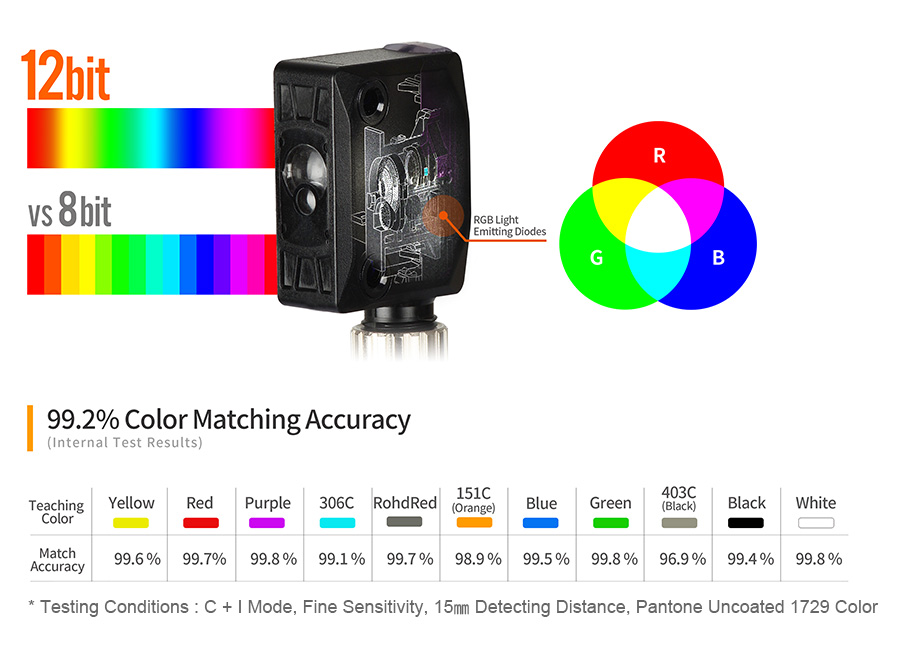

Wysoka dokładność dopasowania kolrów

Diody RGB emitujące światło (Red/Green/Blue)

Seria BC emituje czerwone, zielone i niebieskie światło, zapewniając wysoki poziom dokładności dopasowania kolorów. Dzięki przetwarzaniu w rozdzielczości 12-bitowej czujniki są w stanie uzyskać dokładność dopasowania kolorów na poziomie 99,2% (średnio).

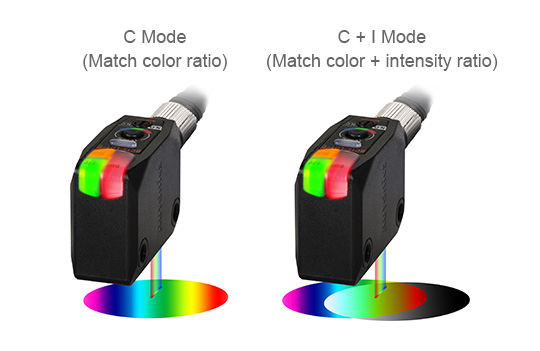

Tryb C (dopasowanie współczynnika koloru), tryb C+I (dopasowanie koloru + współczynnik intensywności). Ustawienia czułości precyzyjnej, normalnej i zgrubnej są dostępne w obu trybach, zapewniając użytkownikom jeszcze większą elastyczność.

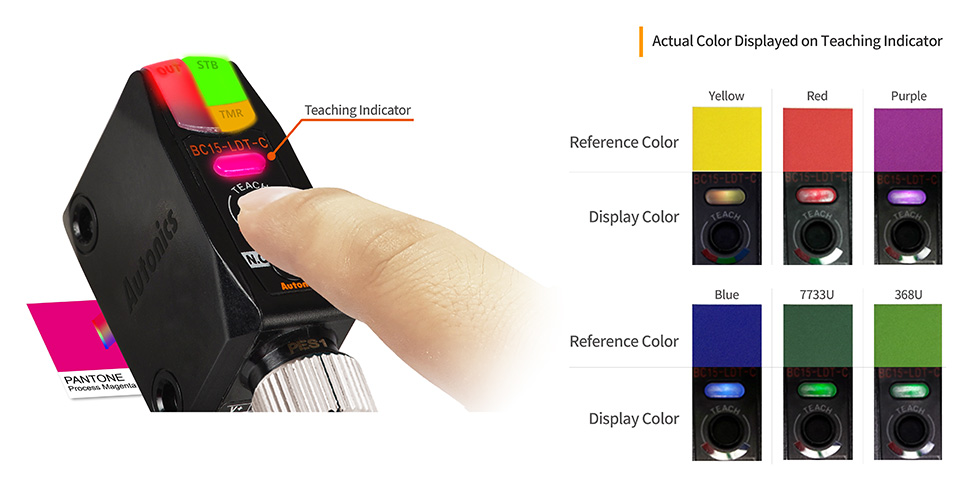

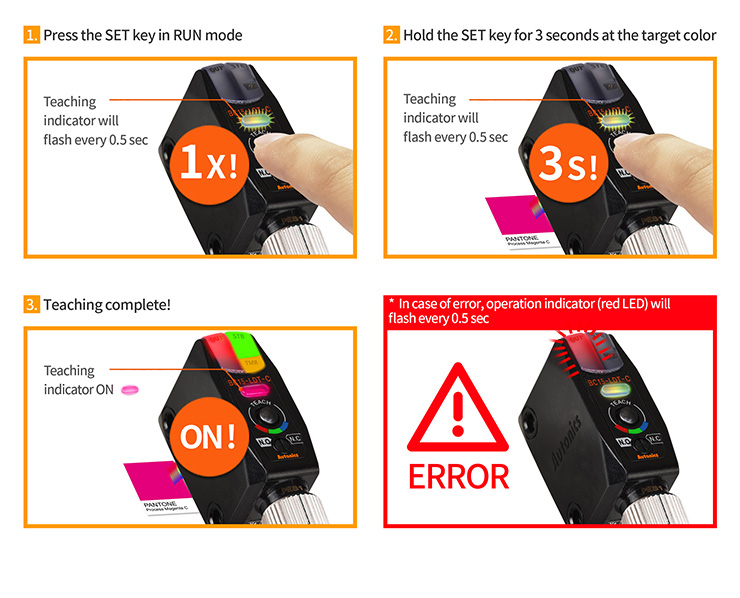

Sprawdzanie koloru referencyjnego za pomocą wskaźnika uczenia

Po ustawieniu koloru referencyjnego na czujniku, podobny odcień koloru zostanie wyświetlony na wskaźniku uczenia. Użytkownicy mogą łatwo zidentyfikować kolor referencyjny bez konieczności ponownego uczenia urządzenia.
*Kolor nauczania i kolor wyświetlany na wskaźniku nauczania mogą się różnić w zależności od warunków otoczenia. (połysk, kąt odbicia, materiał itp.).

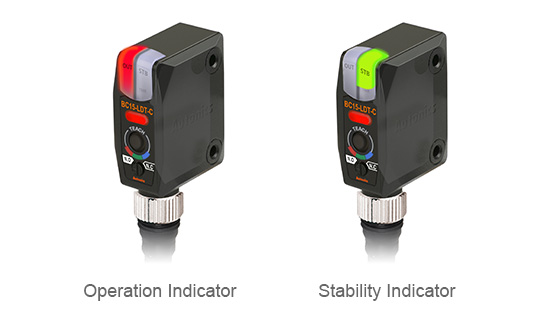

Różne wskaźniki stanu

Wskaźnik działania (czerwona dioda LED) i wskaźnik stabilności (zielona dioda LED) pozwalają użytkownikom szybko zidentyfikować stan działania czujników.

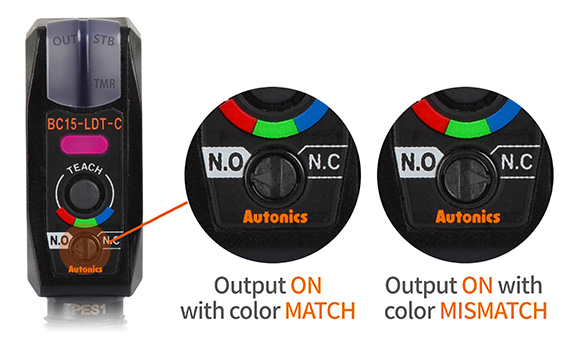

Przełącznik trybu wyjściowego (dopasowanie/niedopasowanie kolorów)

Tryb wyjściowy można przełączać między trybami dopasowania kolorów (N.O) i niedopasowania kolorów (N.C) za pomocą przełącznika trybu wyjściowego.

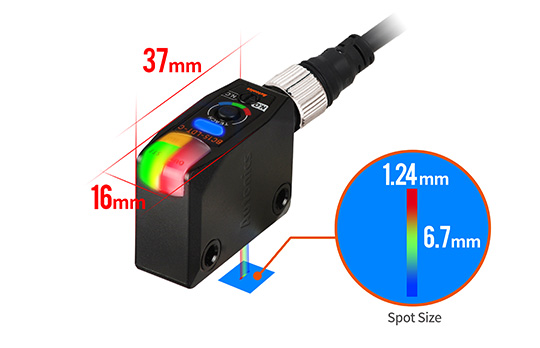

Wykrywanie małych celów i kolorowych znaków

Kompaktowe czujniki (W16×L37mm) mają rozmiar plamki W1.24×L6.7mm do wykrywania małych celów i kolorowych znaków. (Odległość wykrywania: 15 mm)

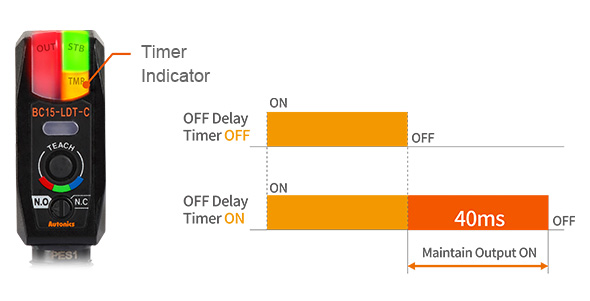

Timer opóźnienia wyłączenia

Timer opóźnienia wyłączenia 40 ms umożliwia stabilne wykrywanie szybko poruszających się celów.

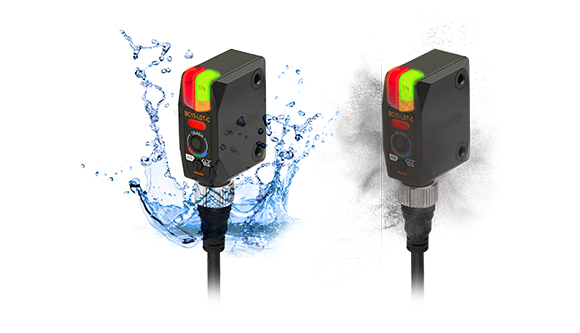

Stopień ochrony IP67

Stopień ochrony IP67 umożliwia stabilną i bezbłędną pracę nawet w wilgotnym lub zapylonym środowisku.
