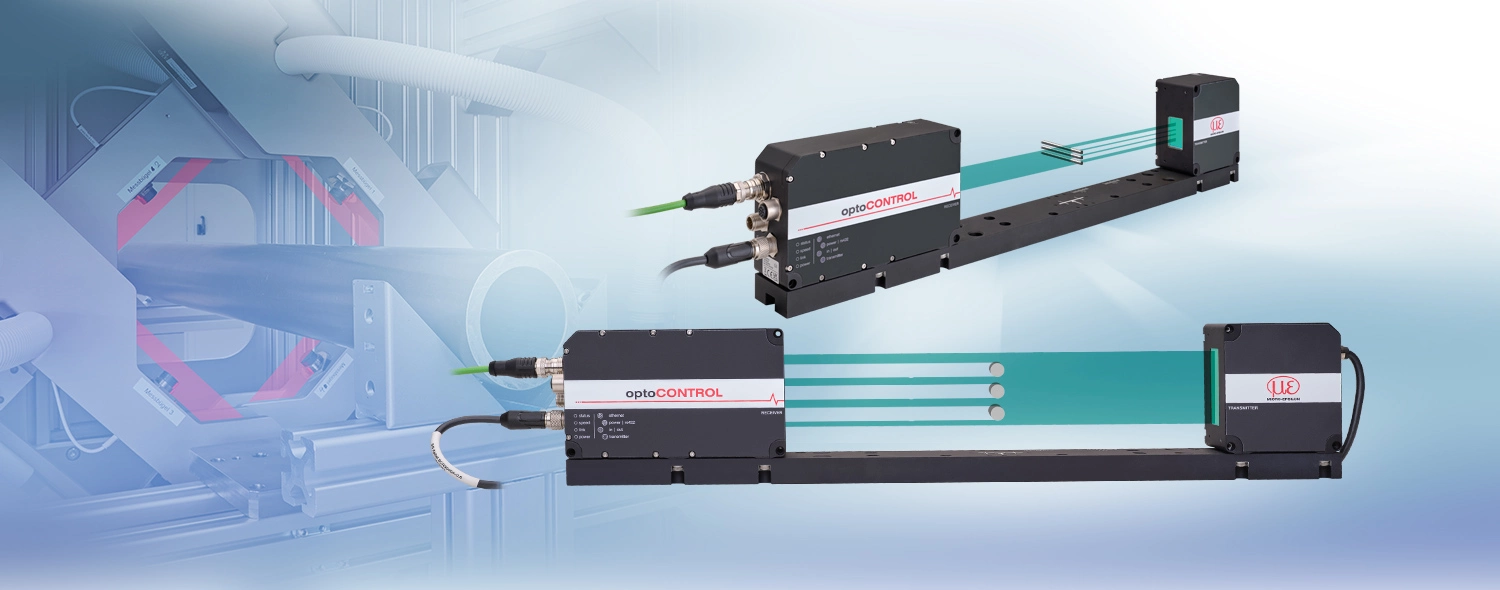

optoCONTROL ODC2700 – mikrometr o wysokiej wydajności spełniający najwyższe wymagania
optoCONTROL ODC2700 produkcji Micro-Epsilon to kompaktowy mikrometr LED do precyzyjnego pomiaru średnicy, szczeliny, krawędzi i segmentu. Mikrometr charakteryzuje się niezwykle wysoką dokładnością i szybkością pomiaru. Ponieważ kontroler jest zintegrowany z odbiornikiem, okablowanie i prace montażowe są zredukowane do minimum.
Dwa modele o zakresach pomiarowych 10 i 40 mm otwierają liczne obszary zastosowań w automatyce i zapewnieniu jakości. Dzięki aktywnej korekcji nachylenia, obiekty nachylone pod kątem do 45° są również wykrywane niezwykle precyzyjnie. Konfiguracja odbywa się wygodnie za pośrednictwem interfejsu internetowego i umożliwia ustawienie parametrów sygnału wideo, filtra i różnych trybów pomiaru. W trybie konfiguracji można użyć obrazu cienia do prostego wyrównania obiektu pomiarowego. Doskonały stosunek ceny do wydajności stanowi świetne dopełnienie pakietu funkcjonalności.
Charakterystyka:
- Zakres pomiarowy 10 | 40 mm
- Submikronowa rozdzielczość 10 nm
- Mierzy najmniejsze obiekty już od 0,05 mm
- Liniowość ≤ 0.5 µm
- Czas naświetlania 8.5 µs
- Aktywna korekta nachylenia obiektu w czasie rzeczywistym
- Pomiar kąta obiektu w względem płaszczyzny XY w wiązce światła
- Sześć predefiniowanych ustawień dla typowych zadań pomiarowych
- Konfigurowalny przez interfejs sieciowy

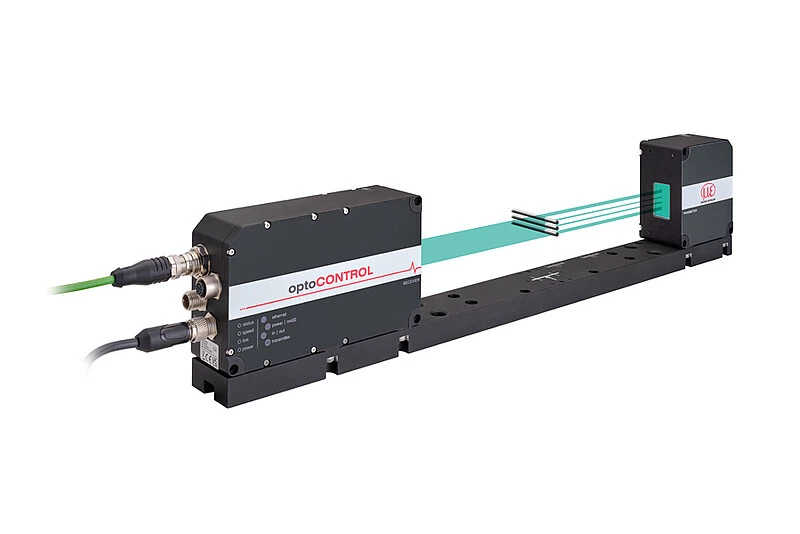

optoCONTROL 2700-10
Measuring range 10 mm
Linearity 0.5 µm
Smallest diameter 0.05 mm

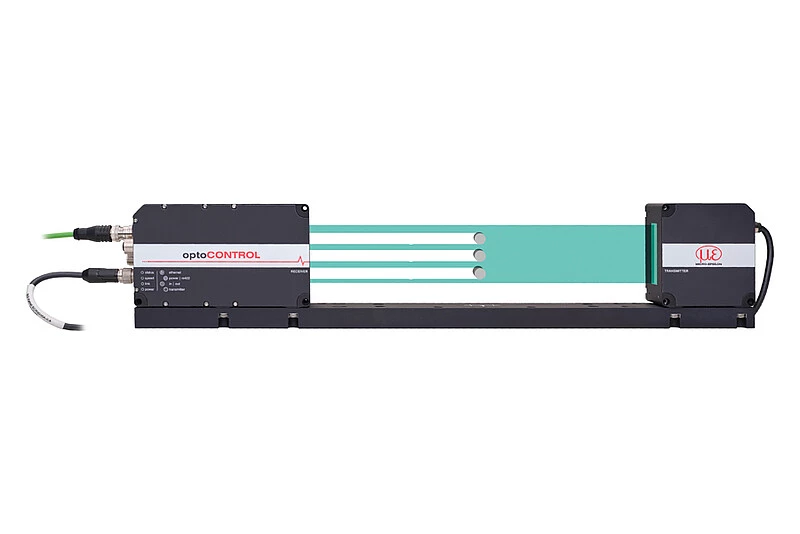

optoCONTROL 2700-40
Measuring range 40 mm
Linearity 1 µm
Smallest diameter 0.1 mm

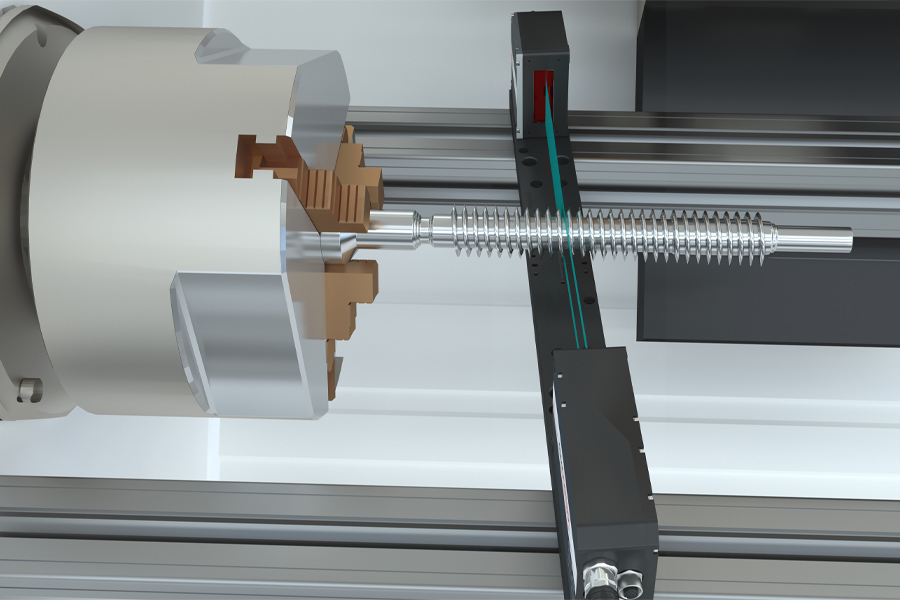

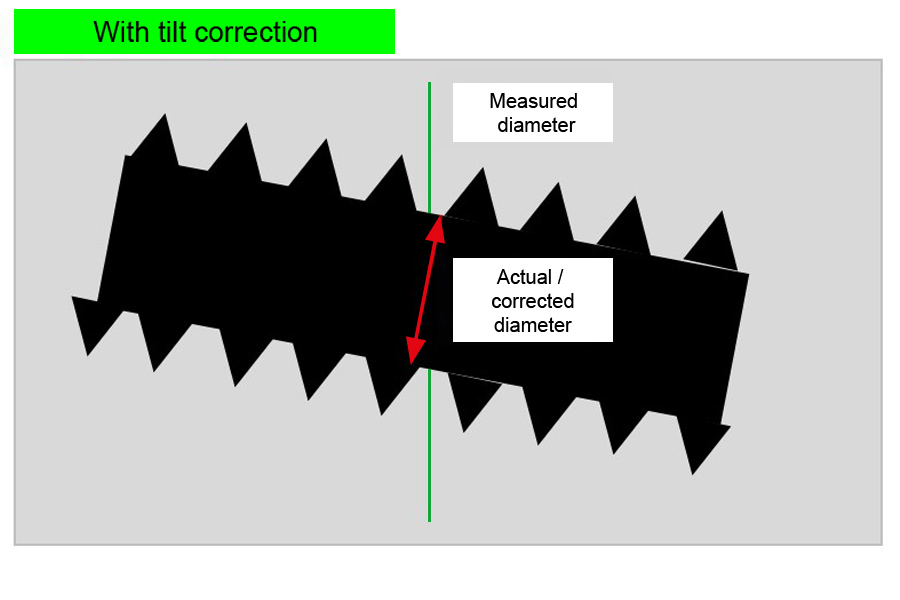

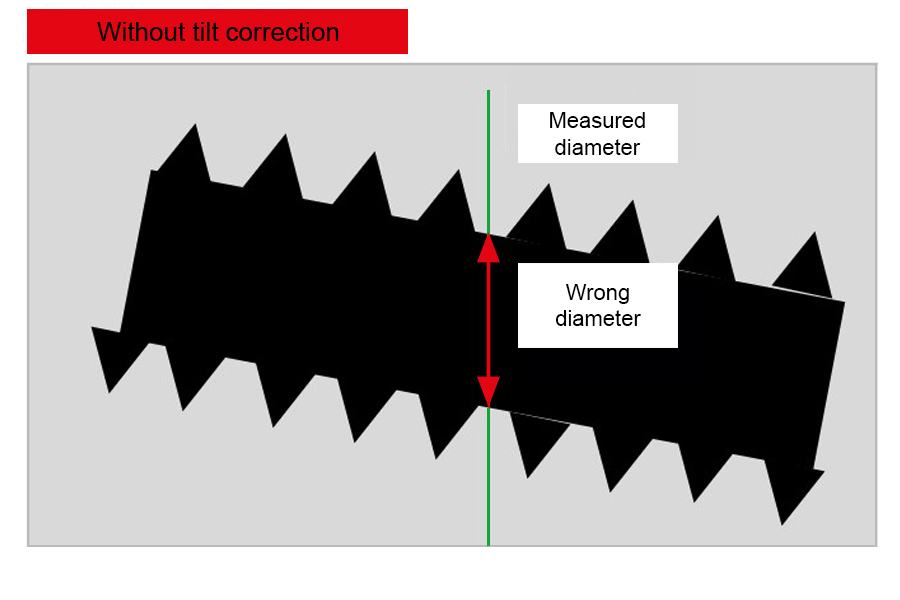

Aktywna korekcja nachylenia obiektu pomiarowego
optoCONTROL 2700 wykrywa dokładne ustawienie i kąt obiektu pomiarowego. Dzięki zintegrowanej analizie wartość pomiarowa jest automatycznie dostosowywana do nachylenia obiektu pomiarowego. W rezultacie otrzymywana jest dokładna wartość pomiaru. Korekta nachylenia jest dostępna dla programów pomiaru średnicy. Wykryty obraz można przesłać za pośrednictwem interfejsu internetowego i sprawdzić wizualnie.

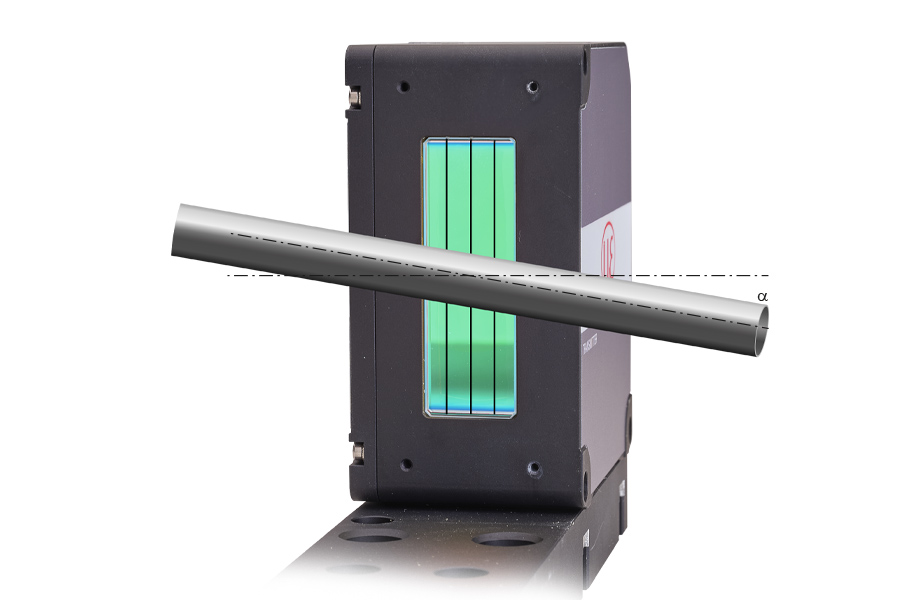

Pomiar kąta nachylenia obiektu
Jeśli obiekty nie znajdują się dokładnie pod kątem 90° w zakresie pomiarowym, optoCONTROL 2700 może precyzyjnie określić i podać nachylenie do 45°.
Prosta obsługa za pomocą interfejsu webowego i predefiniowane ustawienia dla typowych aplikacji
Cała konfiguracja optoCONTROL 2700 odbywa się bez dodatkowego oprogramowania za pośrednictwem łatwego w użyciu interfejsu webowego. Interfejs ten jest dostępny za pośrednictwem połączenia Ethernet i umożliwia szybkie i łatwe ustawienie np. uśredniania, szybkości pomiaru lub ustawień wstępnych, a także oferuje szerokie możliwości parametryzacji dla każdego zadania pomiarowego. Zapisane ustawienia wstępne umożliwiają szybką i łatwą parametryzację czujnika specjalnie dla danego zadania pomiarowego za pomocą jednego kliknięcia.

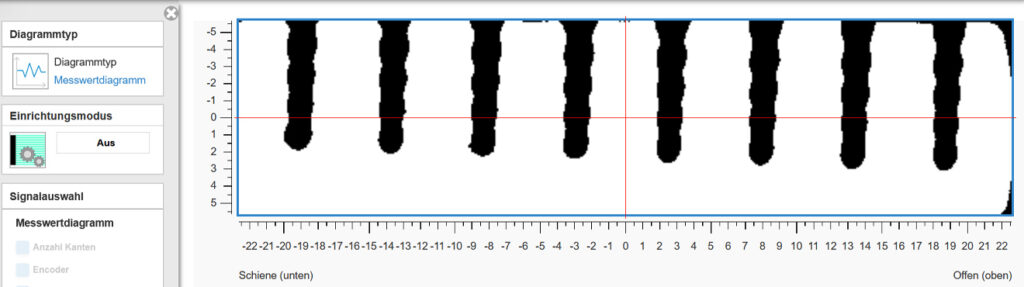

Czarno-biały obraz ułatwiający osiowanie z obiektem pomiarowym
Dokładne pozycjonowanie obiektu pomiarowego w wiązce światła jest szybkie i łatwe dzięki trybowi konfiguracji. Obiekt pomiarowy można łatwo ustawić za pomocą zintegrowanego czarno-białego obrazu. Oszczędza to czas i wysiłek użytkownika podczas ustawiania i dostosowywania dokładnej pozycji. Środek zakresu pomiarowego jest pokazany w obu osiach za pomocą czerwonej linii.

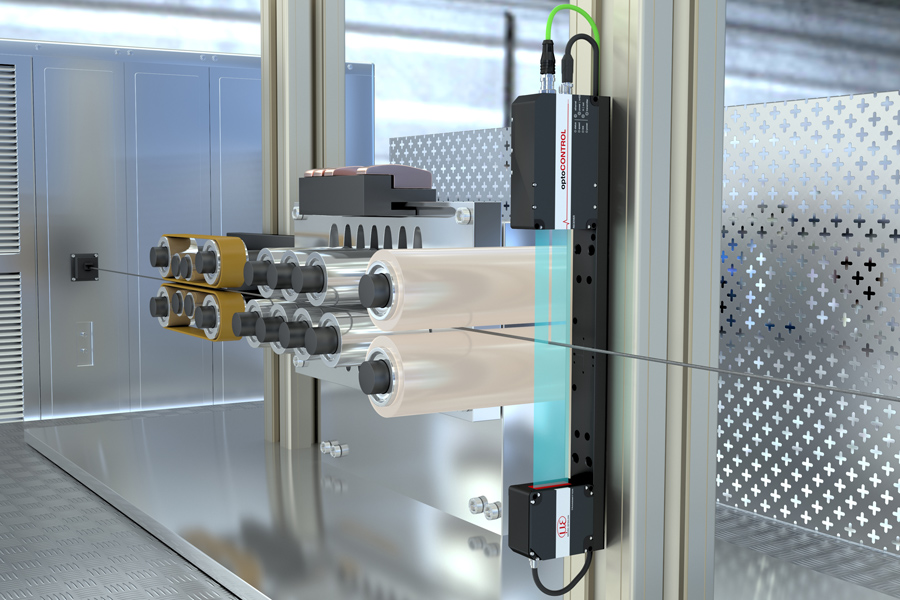

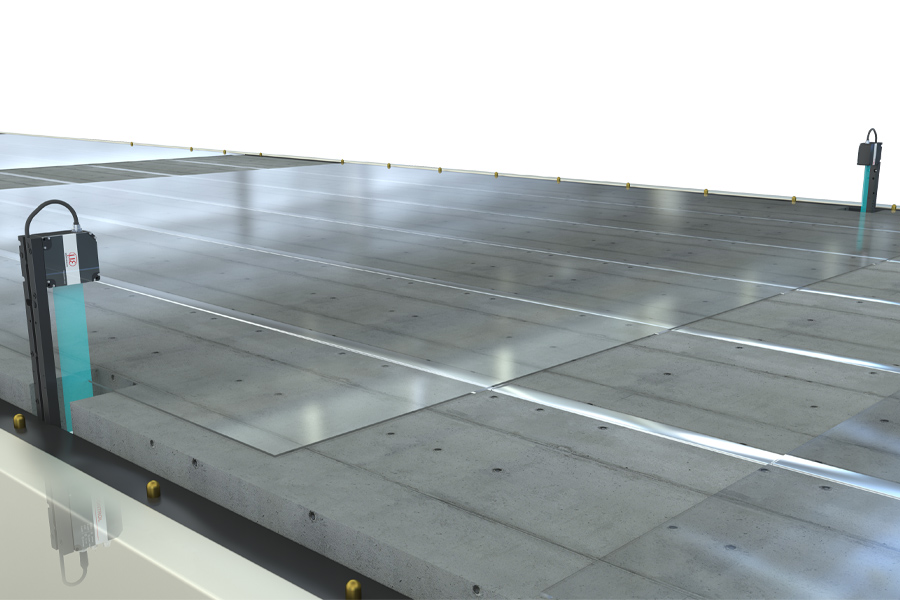

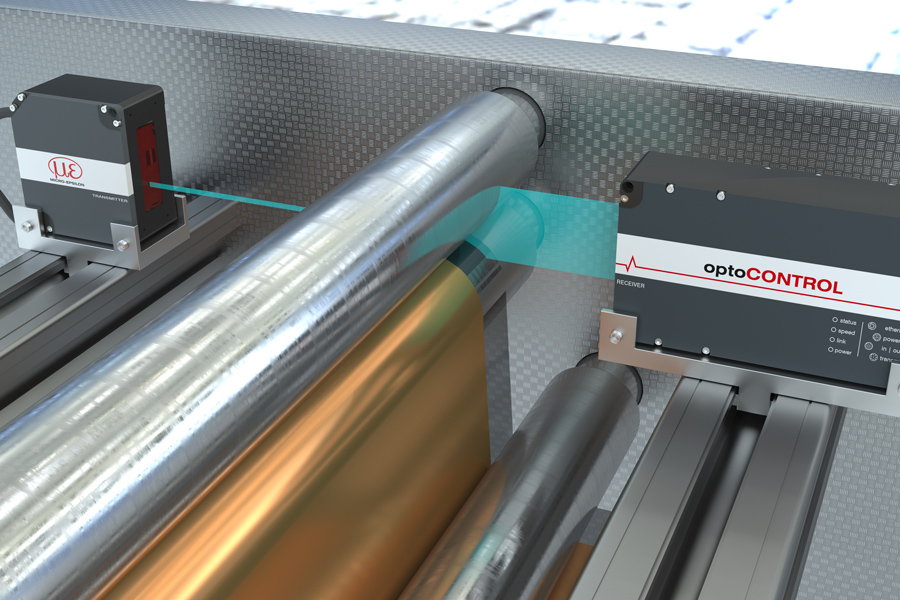

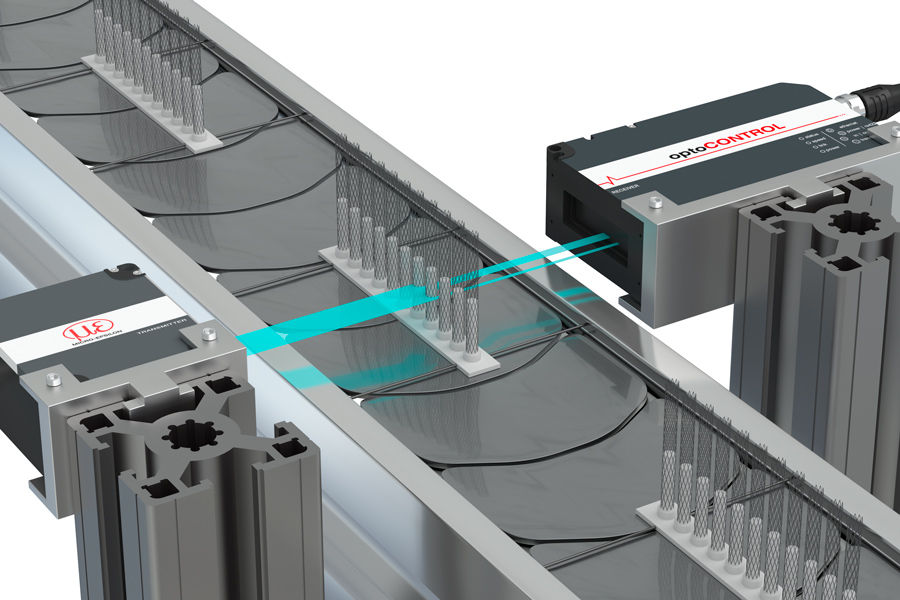

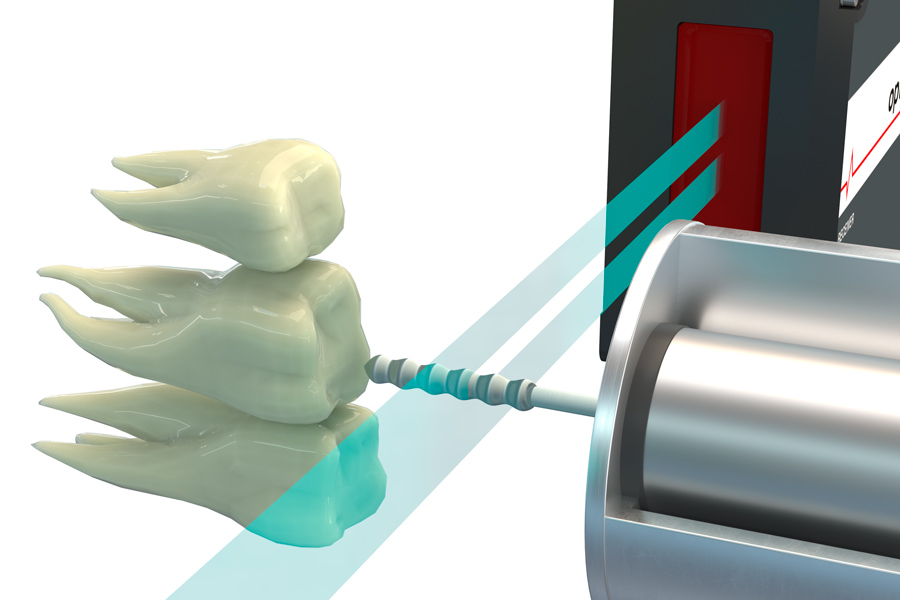

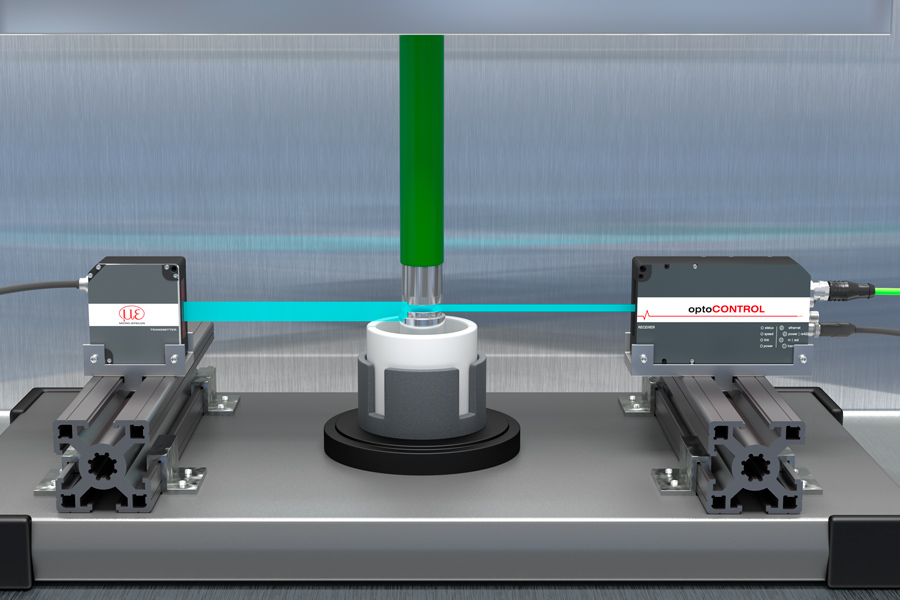

Przykłady aplikacji
Nowoczesne interfejsy do integracji z maszynami i systemami
Więcej informacji na temat mikrometru laserowego optoCONTROL ODC2700 można znaleźć na stronie https://www.micro-epsilon.com/2d-3d-measurement/optical-micrometer/optocontrol-2700/.
